CPR class 사용설명서
다른 제품 설명서 보기: 제품 가이드
1. CPR class 란?

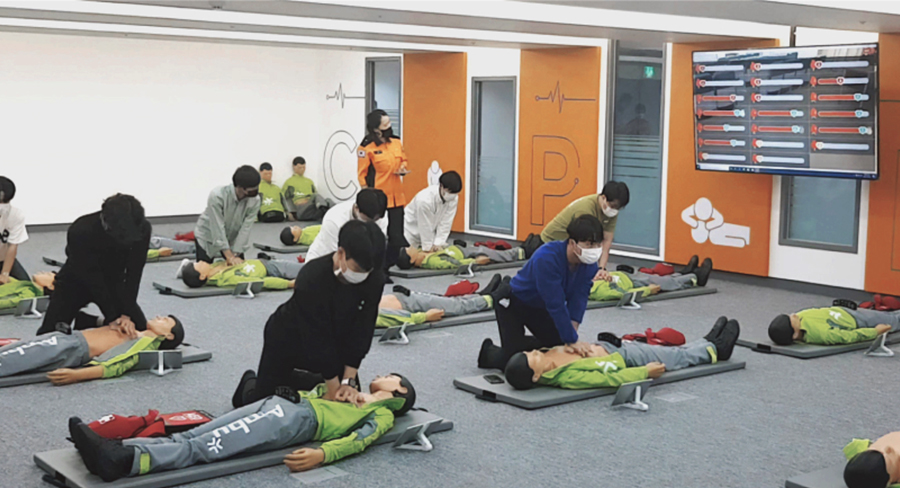

CPR class는 AoK 디바이스가 장착된 마네킹을 통해, 대규모 CPR 교육이 가능한 새로운 솔루션입니다. 전용 디바이스를 통해 최대 45대의 마네킹을 연결할 수 있습니다. 모니터, TV, 프로젝터 등 다양한 화면의 연결을 지원하며, Wi-Fi를 통해 여러명의 강사가 세션을 동시에 동기화하여 진행할 수 있습니다.
2. CPR class 세팅
CPR class 전용 디바이스와 프로그램을 간단하게 설치하고 사용할 수 있습니다.

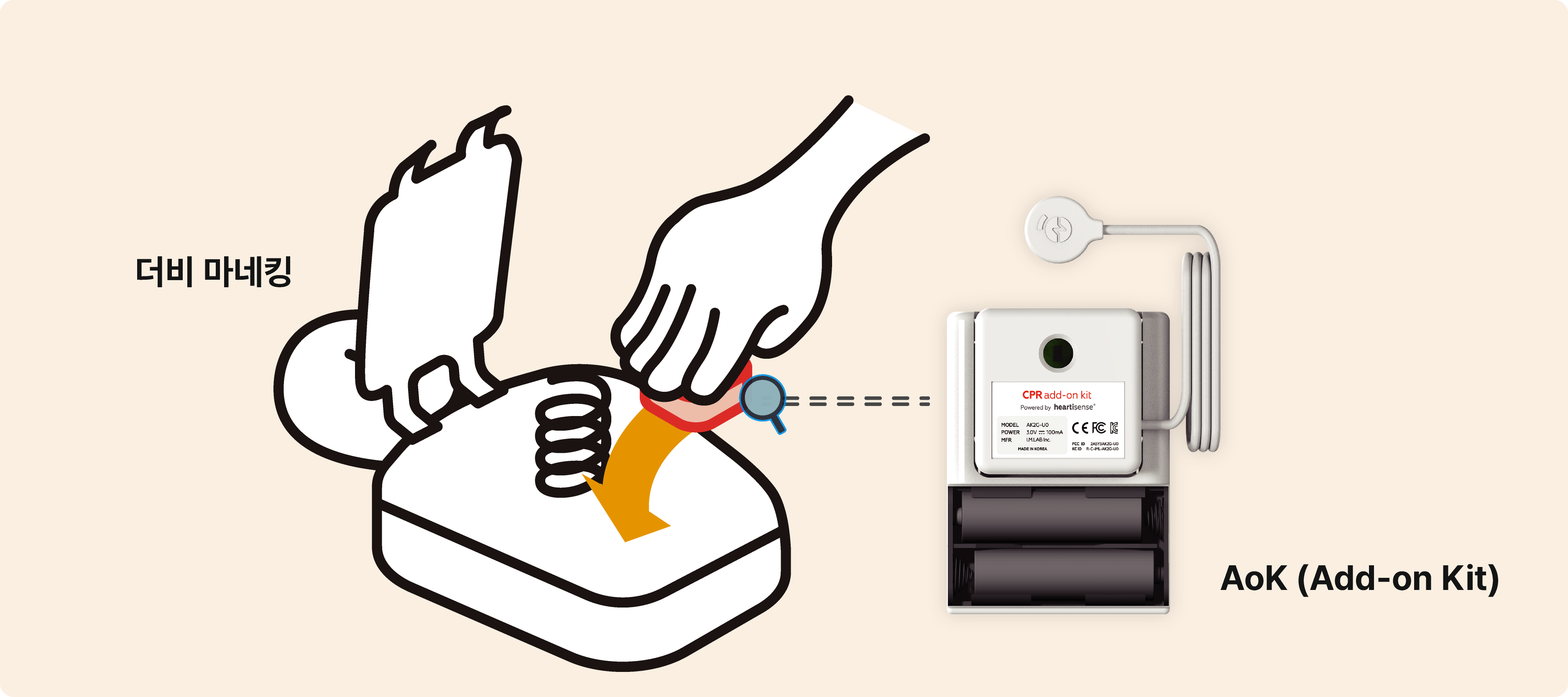

2.1 AoK(Add-on Kit) 설치
보유 마네킹 기종의 AoK(Add-on Kit) 설치 가이드를 참고하여 마네킹에 AoK(Add-on Kit)를 설치합니다.
※ 마네킹 기종별 설치가이드는 www.cpraddonkit.com/support에서 제공하고 있습니다.

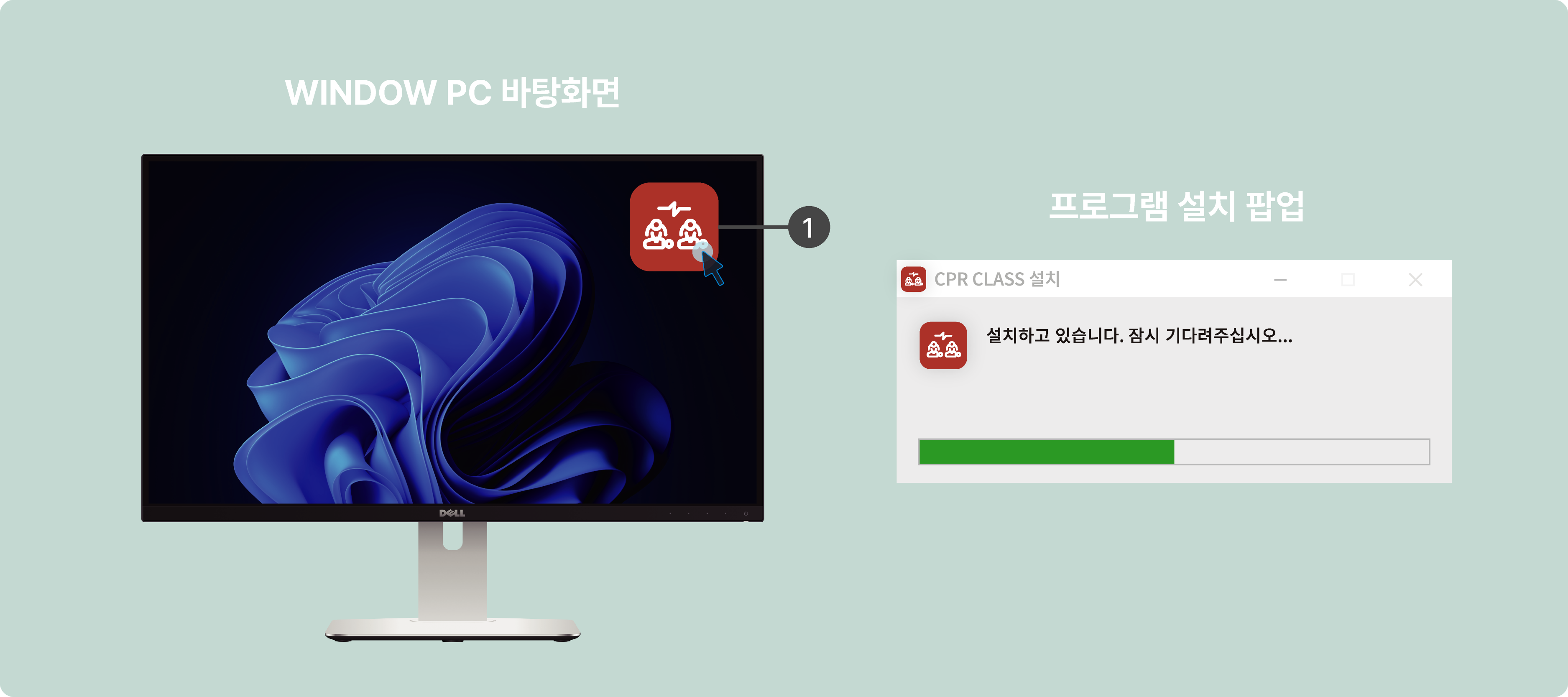

2.2 CPR class 프로그램 설치
CPR class 구매 시 제공받은 CPR class 프로그램 설치 파일을 Window PC(64bit)에 설치합니다.

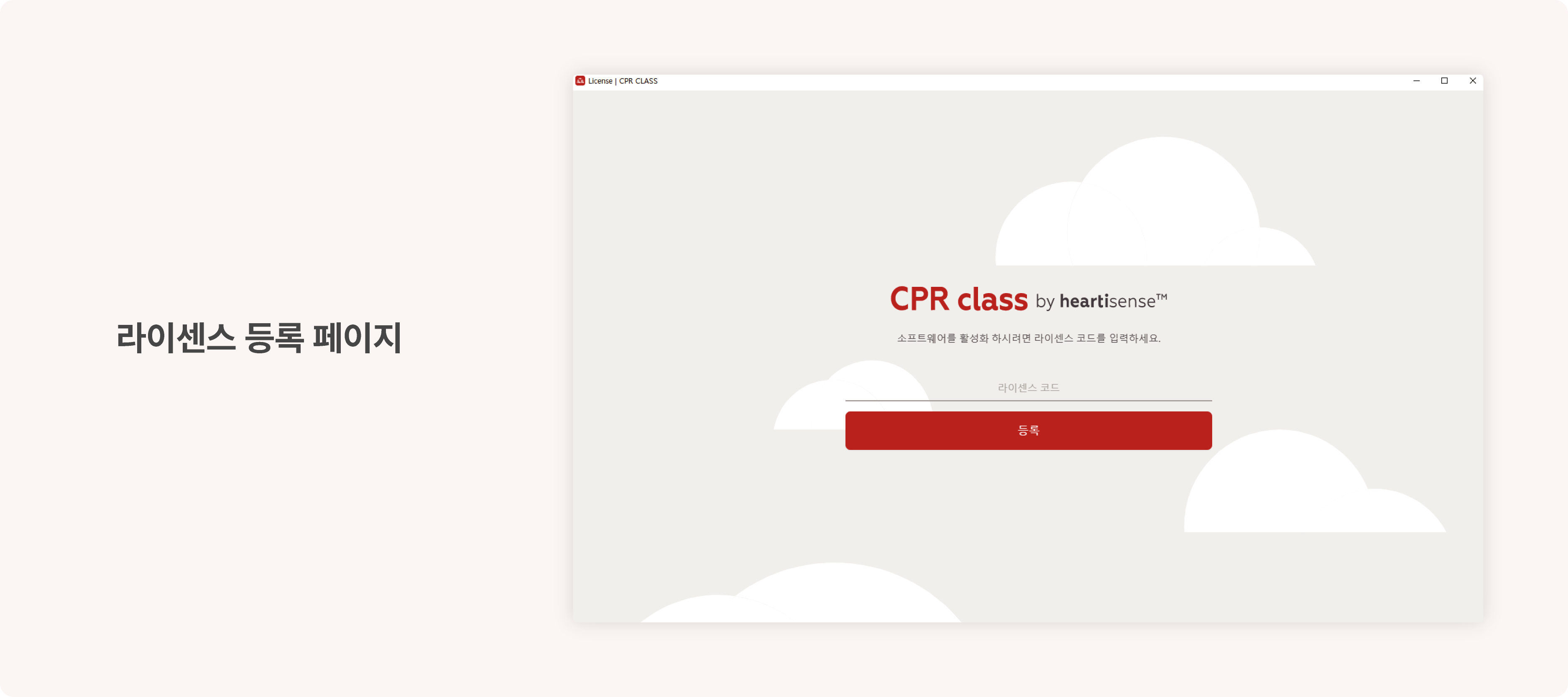

2.3 CPR class 라이센스 등록
프로그램 설치를 완료한 후, 가장 먼저 라이센스 등록 페이지가 나타나며, 라이센스 등록 후 CPR class 사용이 가능합니다. 발급받은 라이센스 코드를 입력하고 등록을 완료합니다.
(라이센스를 등록하려면 온라인 상태여야 함)

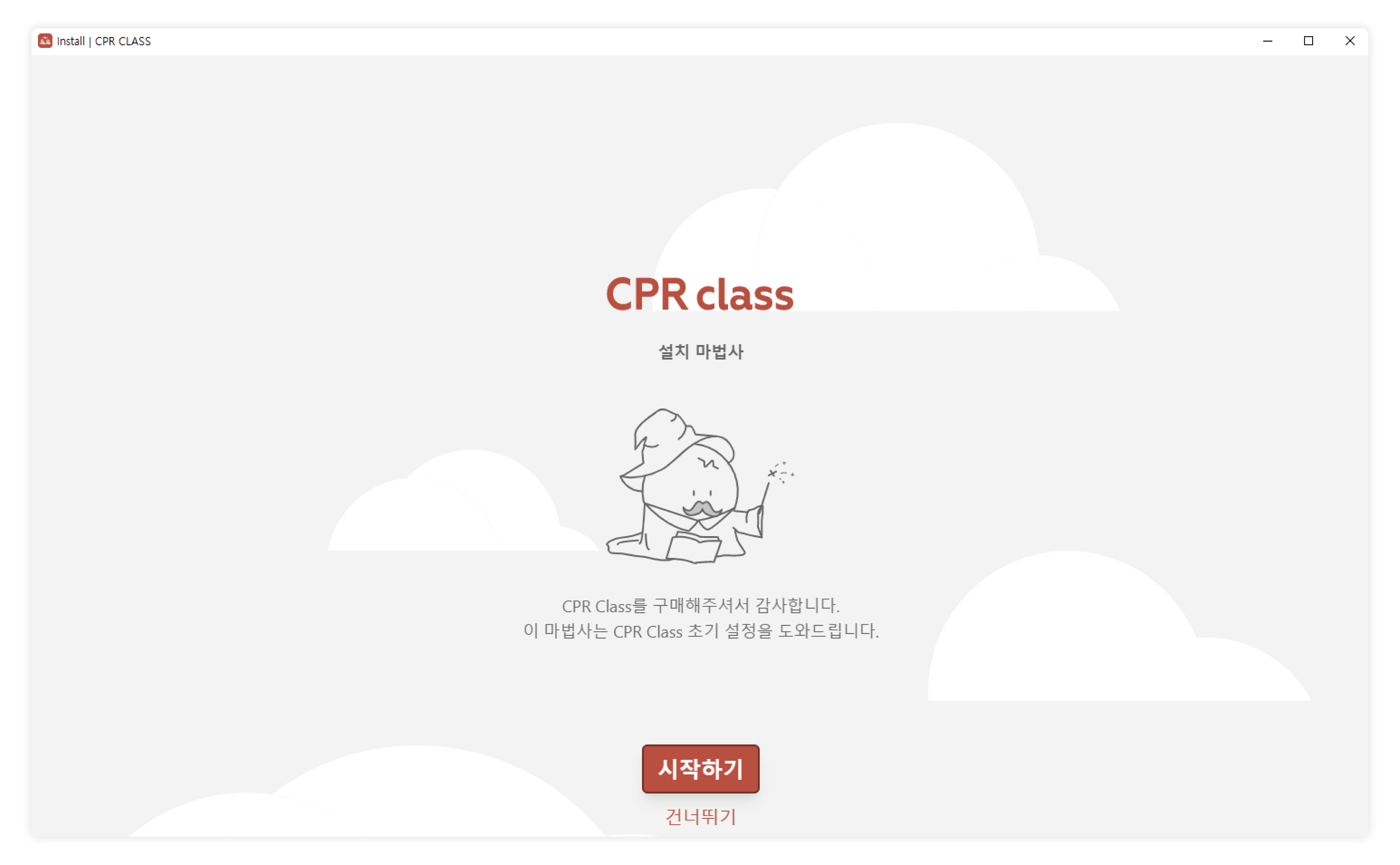

2.4 설치 마법사
라이센스 코드를 등록하면 설치마법사가 시작됩니다. 설치 마법사의 순서에 맞춰 CPR class 세팅을 진행합니다.
※ 스킵 후에도 설정 → 설치 마법사를 선택하여 다시 실행할 수 있습니다.

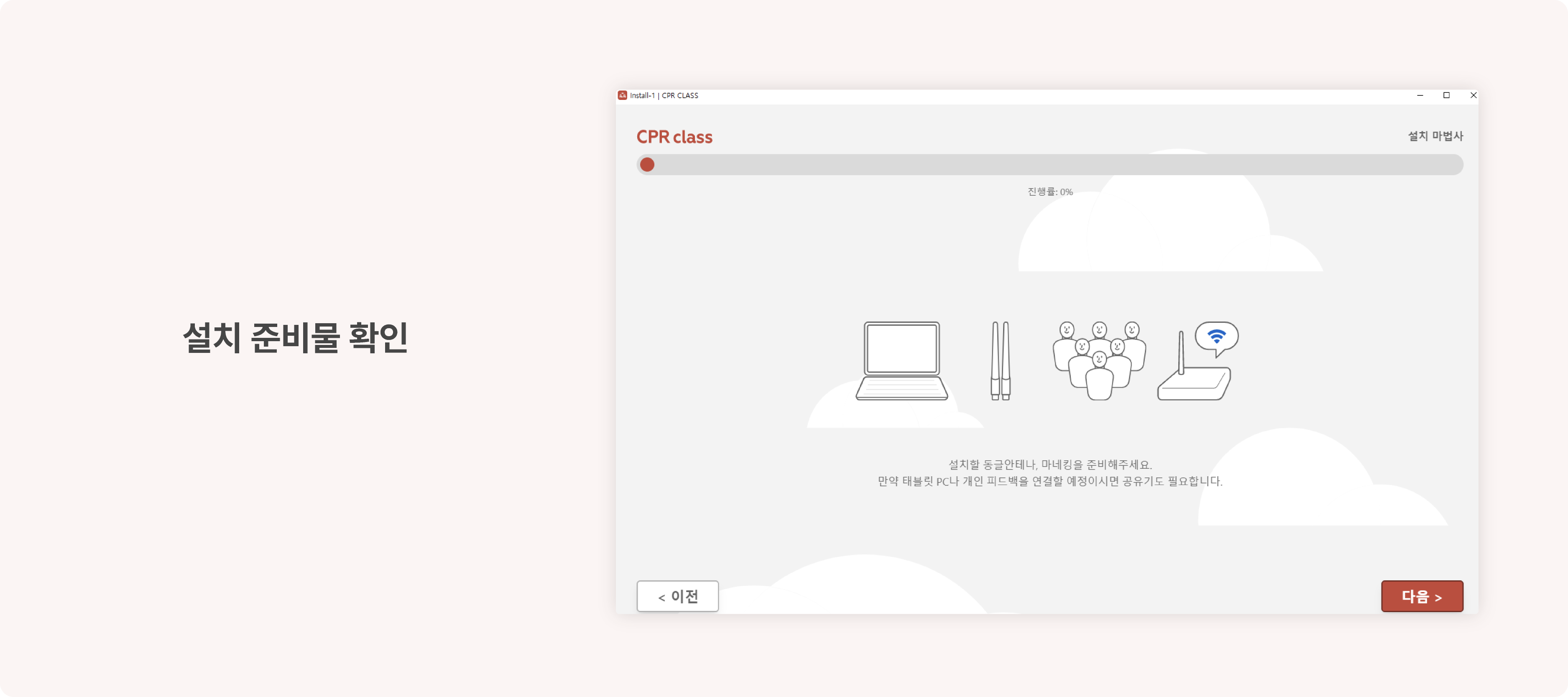

1) 설치 준비물 준비하기
CPR class를 구동할 PC, AoK가 장착된 마네킹, 동글안테나을 준비합니다. 만약 태블릿 PC나 개인 피드백을 연결할 예정이라면 공유기도 함께 준비합니다.
- 준비물 실사 이미지
2) 마네킹 수 입력 및 동글안테나 장착하기
마네킹 5대 당 1개의 동글안테나가 필요합니다. 마네킹 숫자에 맞는 수량의 동글안테나를 PC의 USB포트나 USB허브에 장착합니다.
- USB허브 컴퓨터, 동글 두 개 꼽는 실사 이미지
3) 태블릿 PC 및 네트워크 연결하기
태블릿 PC나 개인 피드백 장비를 연결하기 위해서는 태블릿 PC의 네트워크가 PC에 연결된 네트워크와 동일한 네트워크에 연결되어야합니다. 따라서, 설치마법사를 보며 현재 PC가 어떤 네트워크로 연결되었는지 확인합니다.
태블릿 PC 및 PC의 네트워크 연결이 완료되었다면, 메인화면 중앙 하단에 추가 태블릿 연결을 누르고, 자신의 태블릿 PC 후면 카메라로 팝업된 QR코드 중 세션 접속 QR코드를 스캔하고 팝업되는 세션 링크를 눌러 세션에 접속합니다.
※ 학생모드는 비밀번호 없이 접속 가능하며, 강사모드의 경우 비밀번호가 필요합니다. 강사 뷰 비밀번호는 PC의 설정 → 강사 뷰 비밀번호 설정에서 확인할 수 있습니다.

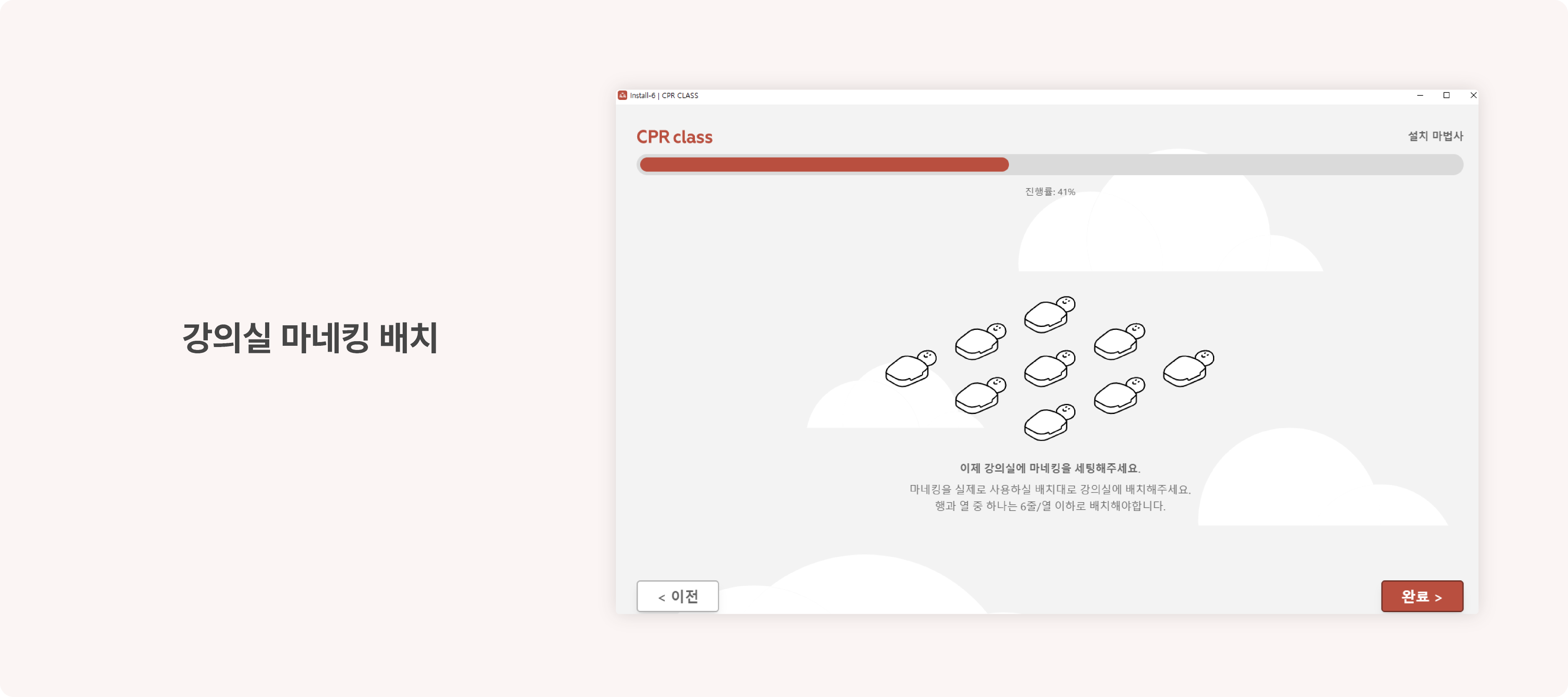

4) 강의실에 마네킹 세팅하기
마네킹을 실제 사용할 배치대로 강의실에 배치해주세요.
※ 행과 열 중 하나는 6줄/열 이하로 배치해야합니다.

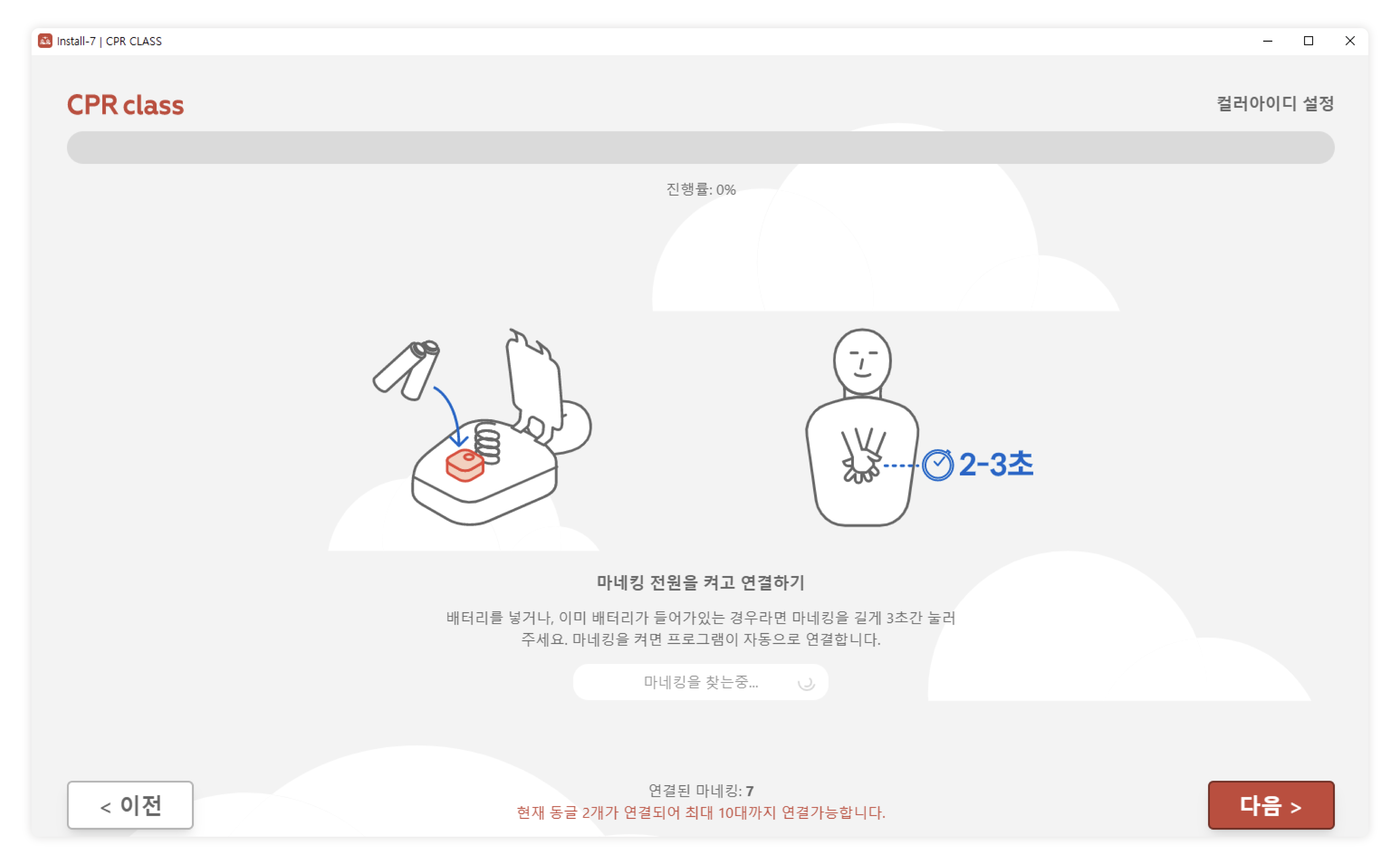

5) 마네킹 전원 켜고 연결하기
배터리를 넣거나, 이미 배터리가 장착된 경우라면 마네킹을 길게 3초간 눌러줍니다.
마네킹을 켜면 프로그램이 자동으로 연결합니다. 연결된 마네킹 수를 파악하고 다음으로 이동합니다.
6) 레이아웃 설정하기
강의실에 배치된 실제 레이아웃에 맞춰 레이아웃의 행렬을 조절합니다.
7) 마네킹 배정하기
배정하려는 첫 번째 마네킹에 가슴압박을 5회 이상 수행하면 배정이 완료됩니다. 배정 완료 후 마네킹에 컬러아이디 스티커를 붙여주세요.
※ 색상 → 번호 → 씰링(투명 큰 스터커) 순으로 붙여주세요. 이제 이 마네킹을 식별할 수 있습니다.
나머지 마네킹들도 배치된 순서에 맞춰 설치 마법사를 따라 배정합니다.
※ 다음 순서로 배정해야하는 컬러아이디 테두리는 빨간색으로 표시되며, 배정이 완료된 컬러아이디는 초록색 테두리와 체크가 표시됩니다. 다시 배정을 원할 경우, 우측 하단의 다시 배정을 눌러주세요.

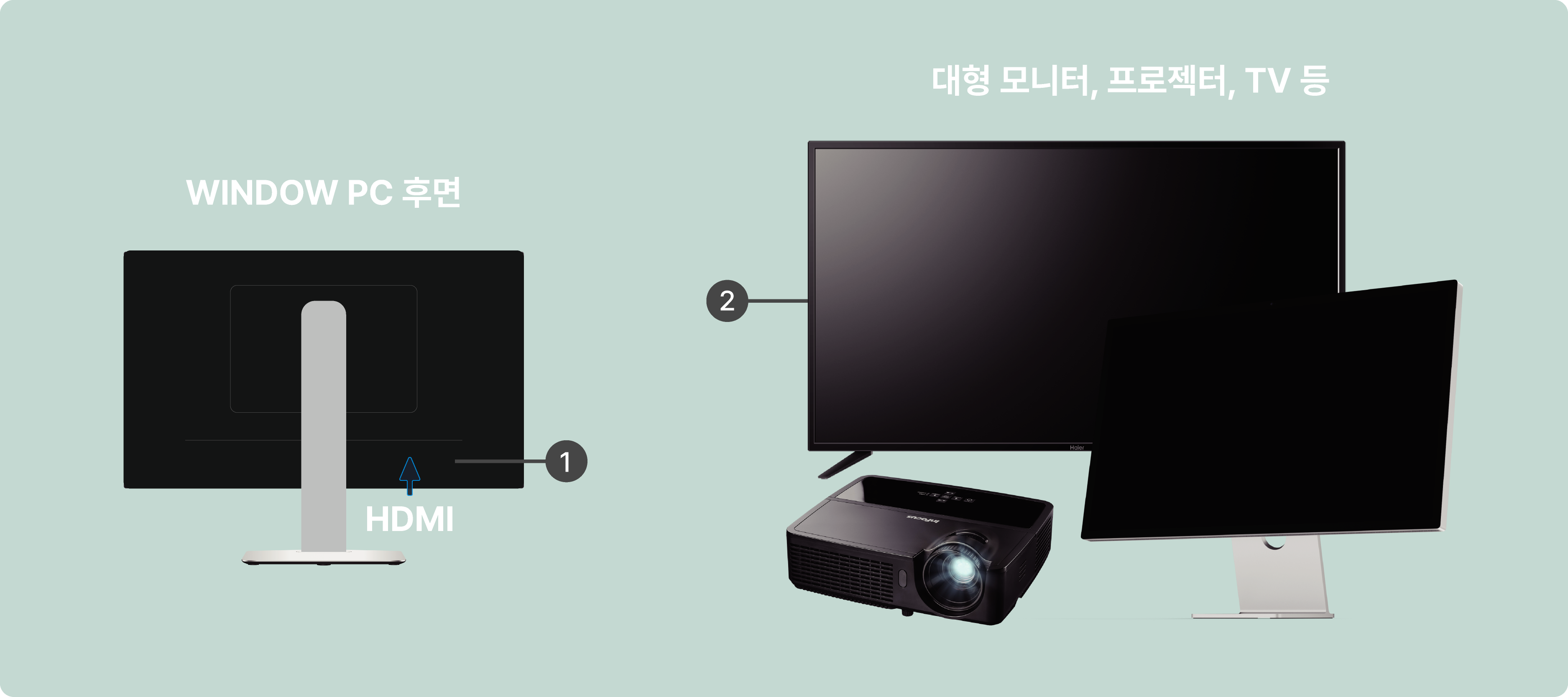

2.5 디스플레이 화면 연결
CPR class 프로그램을 실행한 PC에 HDMI 케이블을 연결하고, 대형모니터, 빔프로젝터, TV 등에 반대쪽 케이블을 연결합니다. 대형 디스플레이의 전원을 켜면 큰 화면으로 대단위 심폐소생술 교육을 진행할 수 있습니다.
※ 대형 모니터, 프로젝터, TV 등은 제조사에 따라 HDMI 포트의 유무 혹은 연결 방법이 상이할 수 있습니다.
3. CPR class 기능
3.1 Feedback Mode(피드백 모드)
3.1.1 Feedback Mode(피드백 모드)란?
피드백 모드는 다수 학생의 CPR 행위를 정밀하게 측정하여 피드백 해주는 기본 교육 모드입니다. 압박, 호흡, 이완 등 주요 CPR요소에 대해 실시간 데이터를 측정하여 종합적으로 하나의 화면에 표시해주며, 추후 저장된 결과를 통해 자세한 데이터를 확인 및 공유할 수 있습니다.
3.1.2 Feedback Mode(피드백 모드) 사용 방법 및 순서

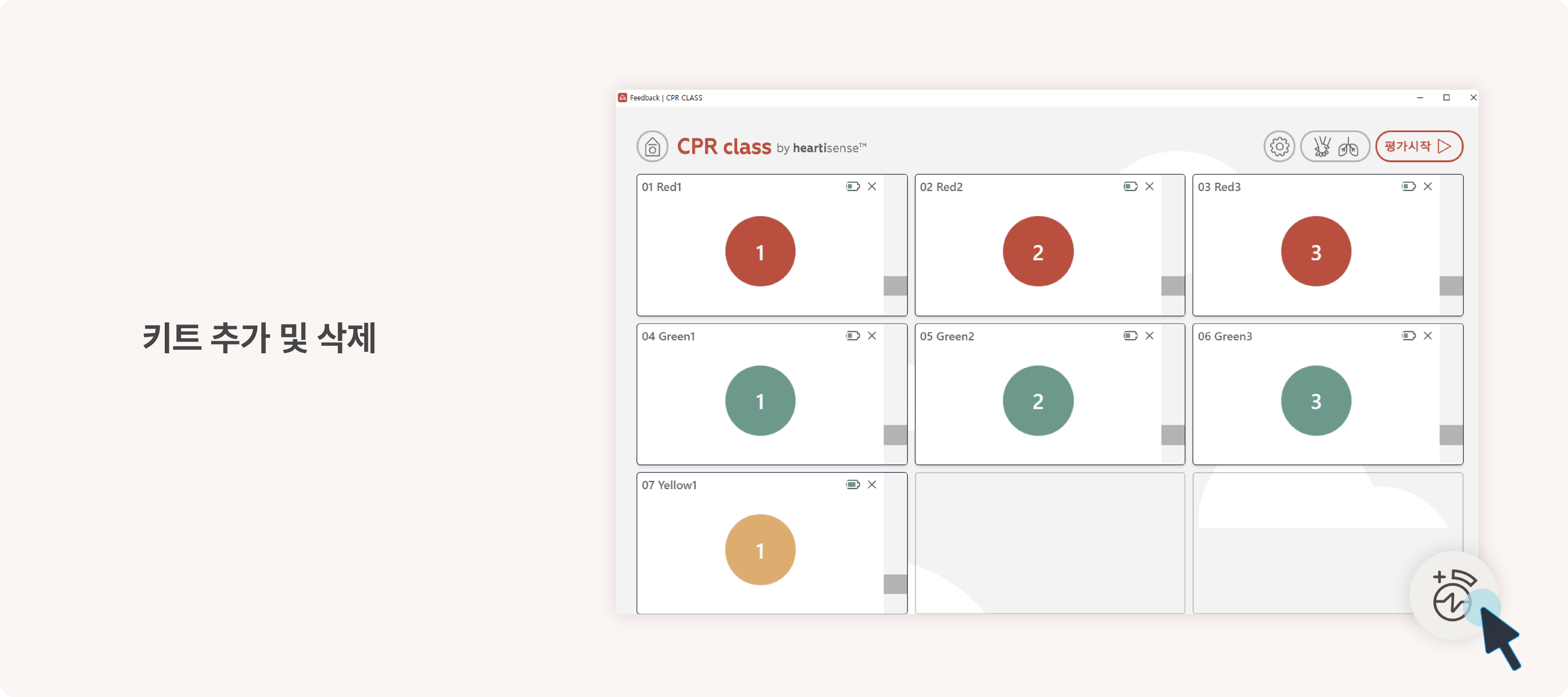

1) 키트(AoK가 장착된 마네킹) 추가 연결 및 삭제
사용하지 않는 키트가 있거나 추가로 연결할 키트가 있을 경우, 우측 하단의 키트 추가 버튼을 눌러 키트를 추가하거나 삭제할 수 있습니다.

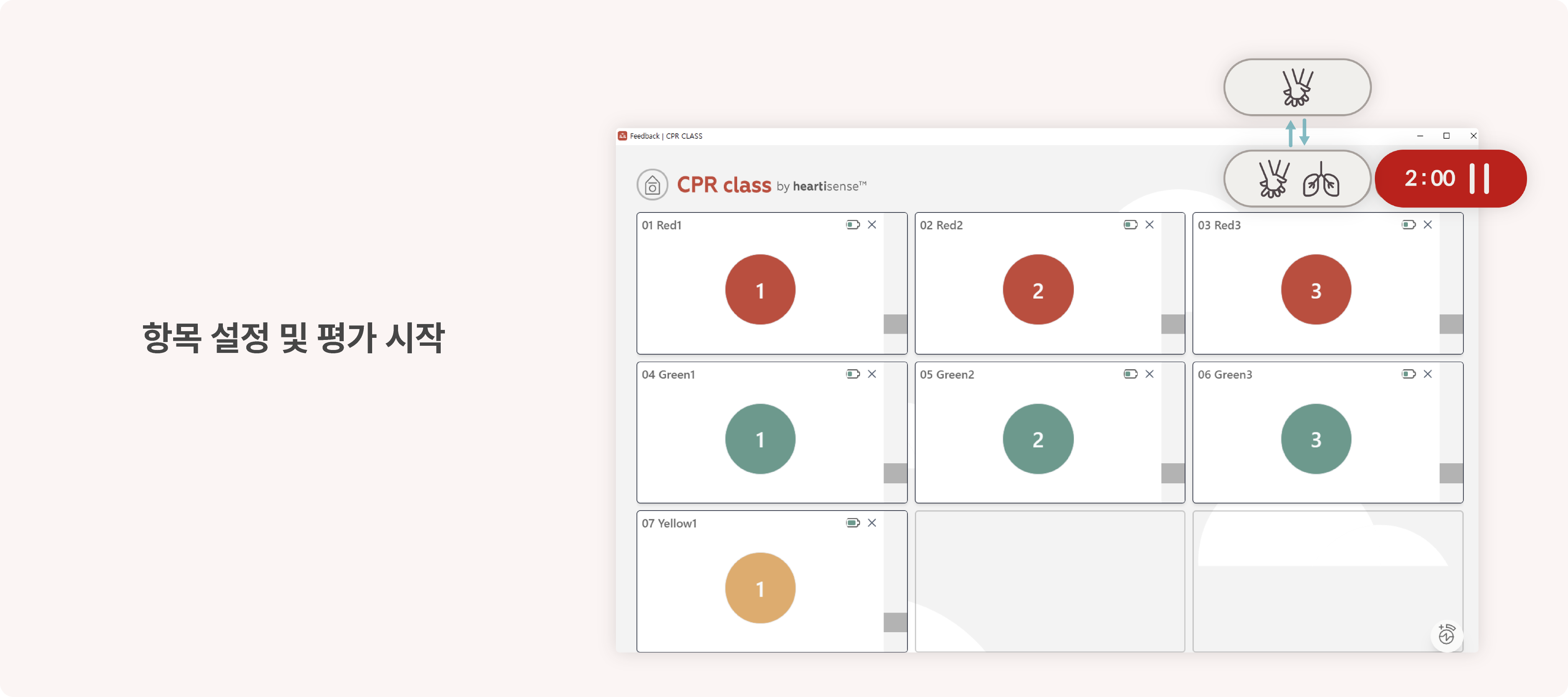

2) CPR 측정 항목 설정 및 시작
우측 상단 모드 전환 버튼을 눌러 가슴압박소생술 교육과 표준심폐소생술 교육 중 피드백 모드의 측정 항목을 선택할 수 있습니다. 원하는 항목을 선택했다면, 평가 시작 버튼을 눌러 피드백 평가를 시작합니다.
가슴압박소생술 모드 가슴압박만을 수행하는 모드로 인공호흡을 제외한 실시간 피드백을 제공합니다.
표준심폐소생술 모드 가슴압박과 인공호흡을 모두 수행하는 모드로 표준심폐소생술의 모든 실시간 피드백을 제공합니다.
일시정지 (진행시간) 피드백 모드가 시작되면 평가시작 버튼은 일시정지 버튼으로 전환합니다. 일시정지 버튼 좌측에서 피드백 모드 진행시간을 확인할 수 있습니다.

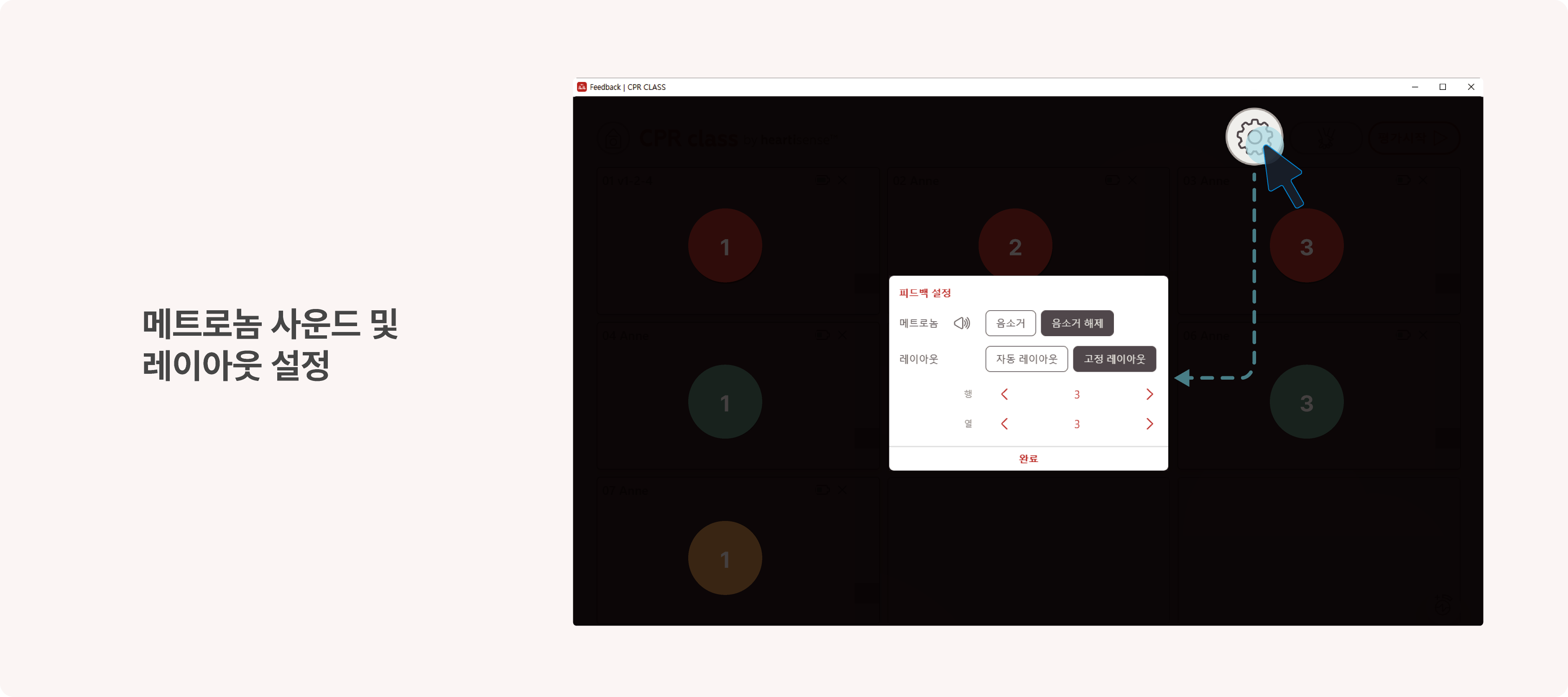

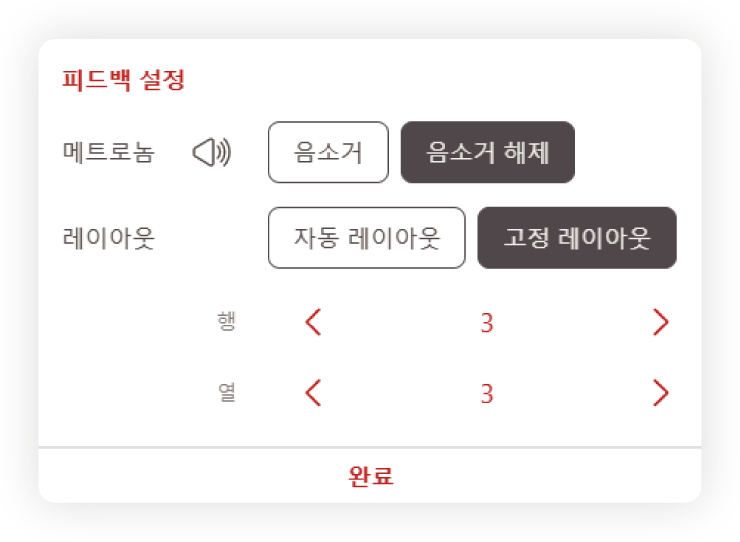

우측 상단 설정 버튼을 눌러 메트로놈 사운드 설정, 레이아웃 편집이 가능합니다.
메트로놈 가이드 사운드로 100, 110, 120 BPM 중 압박 속도 선택이 가능하며, 음소거와 음소거 해제를 선택할 수 있습니다.
레이아웃 설정
자동 설정과 고정 레이아웃을 선택할 수 있으며, 설치마법사와 동일하게 피드백 모드의 레이아웃을 변경할 수 있습니다.
3) 진행시간 및 피드백 확인

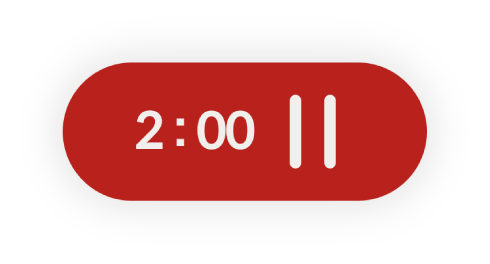

평가 시작 버튼을 누르고 피드백 모드가 진행 중이라면, 평가시작 버튼이 일시정지 아이콘과 함께 숫자 카운터로 바뀌며 실시간 진행시간을 확인할 수 있습니다.

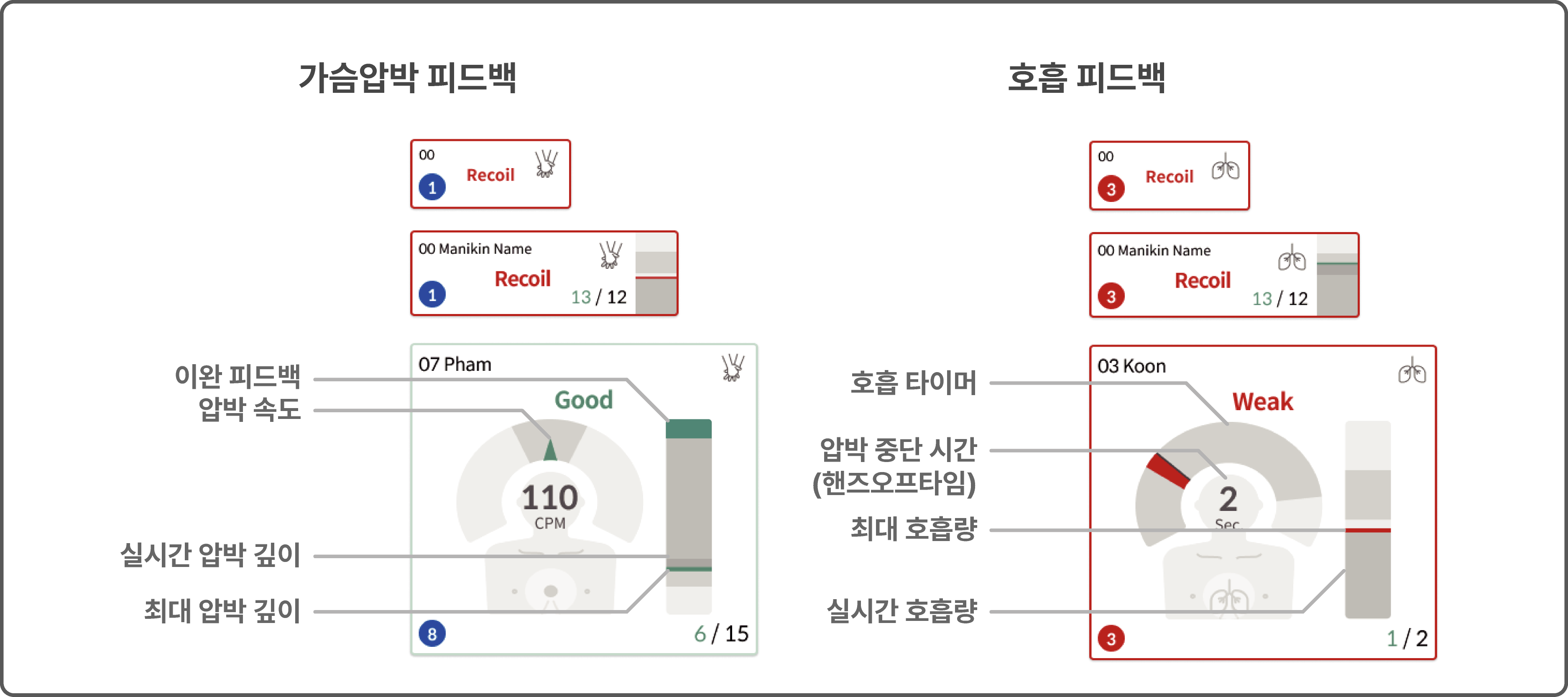

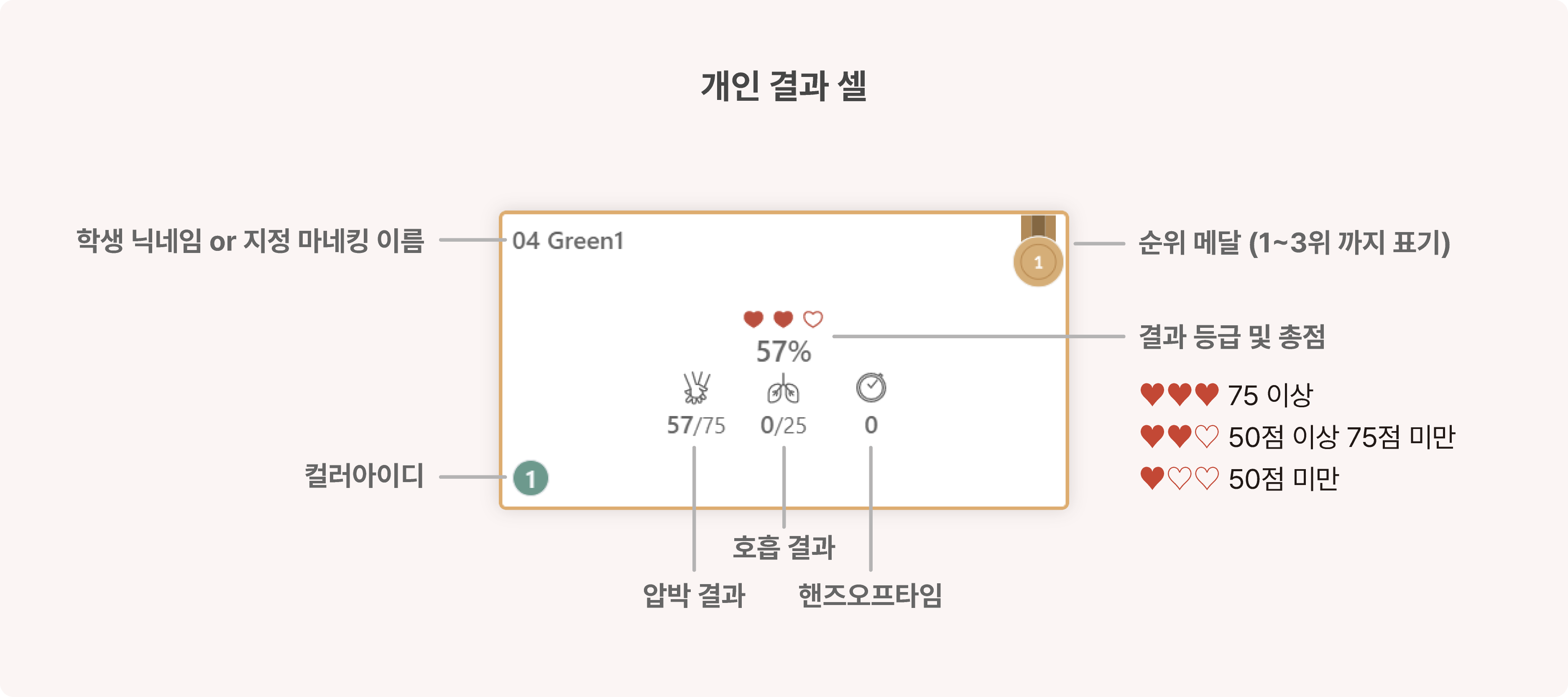

💡 피드백 모드 UI 알아보기
4) 종료 및 재개
일시정지 버튼을 누르면 팝업 창에서 종료 및 재개를 선택할 수 있습니다.

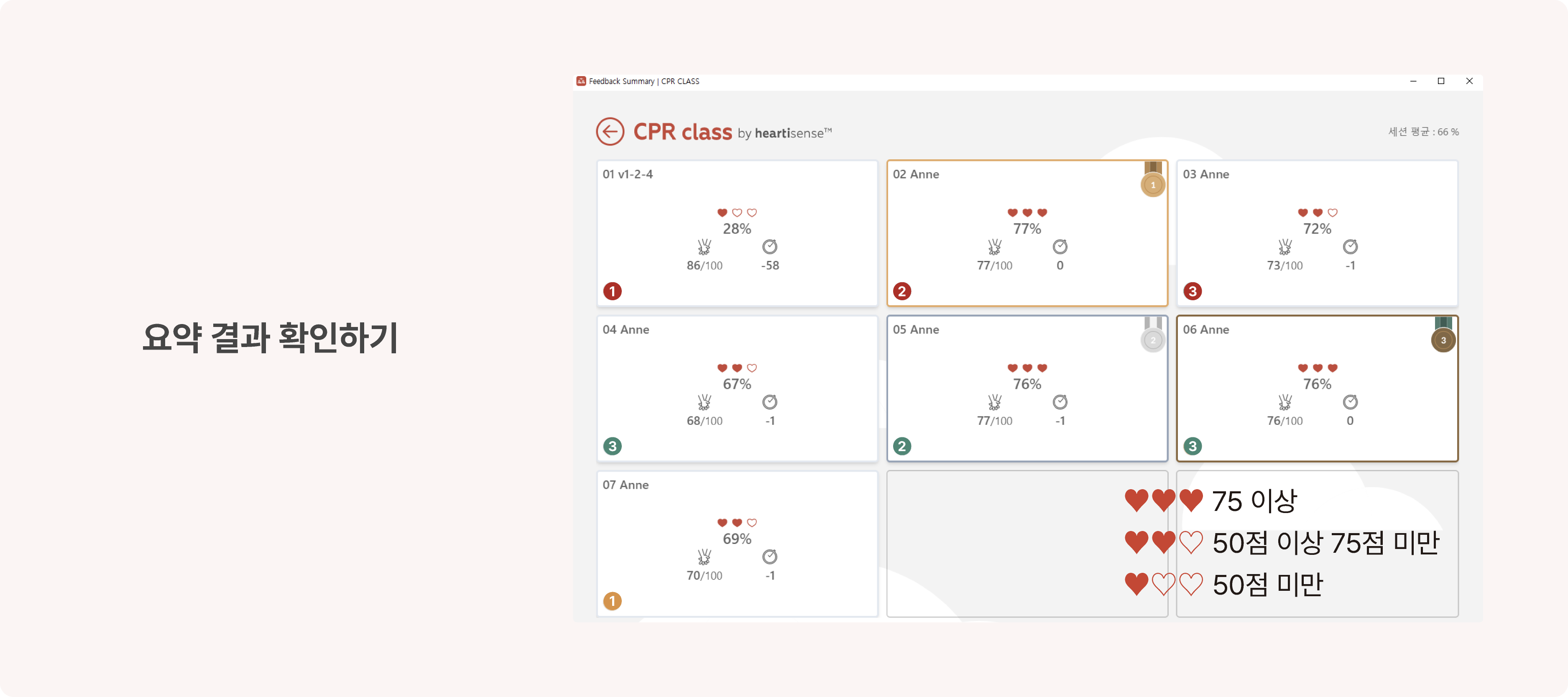

5) 결과 확인
상위 3위에 해당되는 참여자는 셀 오른쪽 상단에 메달이 함께 표기됩니다. 각 셀에서 달성 레벨, 점수, 압박, 호흡, 핸즈오프타임 점수 사항에 대한 결과를 확인할 수 있습니다.
6) 상세결과 확인
자세한 결과 확인이 필요한 셀을 선택합니다. 선택한 셀의 상세결과 페이지에서 참가자 이름 편집, 피드백 데이터 확인, 결과 내보내기 등의 기능을 사용할 수 있으며 더욱 자세한 개인 별 상세 피드백 결과를 확인할 수 있습니다.

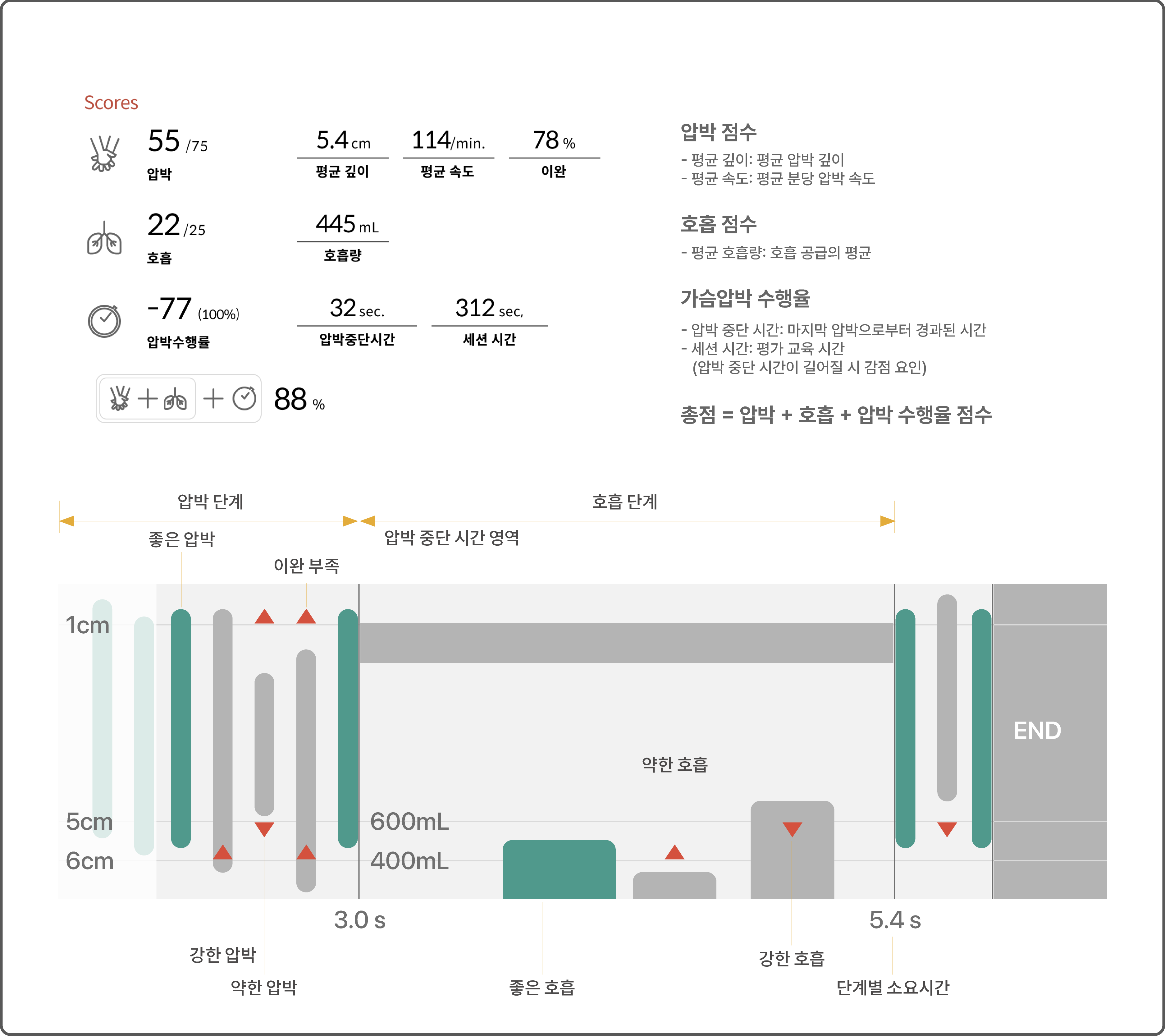

💡 상세결과 페이지 UI 알아보기
3.2 Mission Mode(달성 모드)
3.2.1 Mission Mode(달성 모드)란?
Mission Mode(달성 모드)는 CPR요소를 게임화한 모드로 압박과 호흡, 제한 시간을 선택하여 교육 대상(학생) 간의 경쟁이 가능합니다. 직관적인 게임 요소를 바탕으로 산소포화도와 혈류량 등 실제 CPR 행위가 미치는 영향을 재미있게 배울 수 있습니다.
3.2.2 Mission Mode(달성 모드) 사용 방법 및 순서
1) 연결 상태 확인
달성 모드 대기화면에서 연결된 키트(AoK가 장착된 마네킹)를 확인하고 추가 연결 및 삭제가 필요할 경우, 우측 하단 키드 추가 버튼을 눌러, 키트를 추가하거나 삭제한 후 체크 버튼을 눌러 대기화면으로 돌아옵니다. 달성 모드 참여 키트를 선택하고 우측 상단 다음 버튼을 누릅니다.

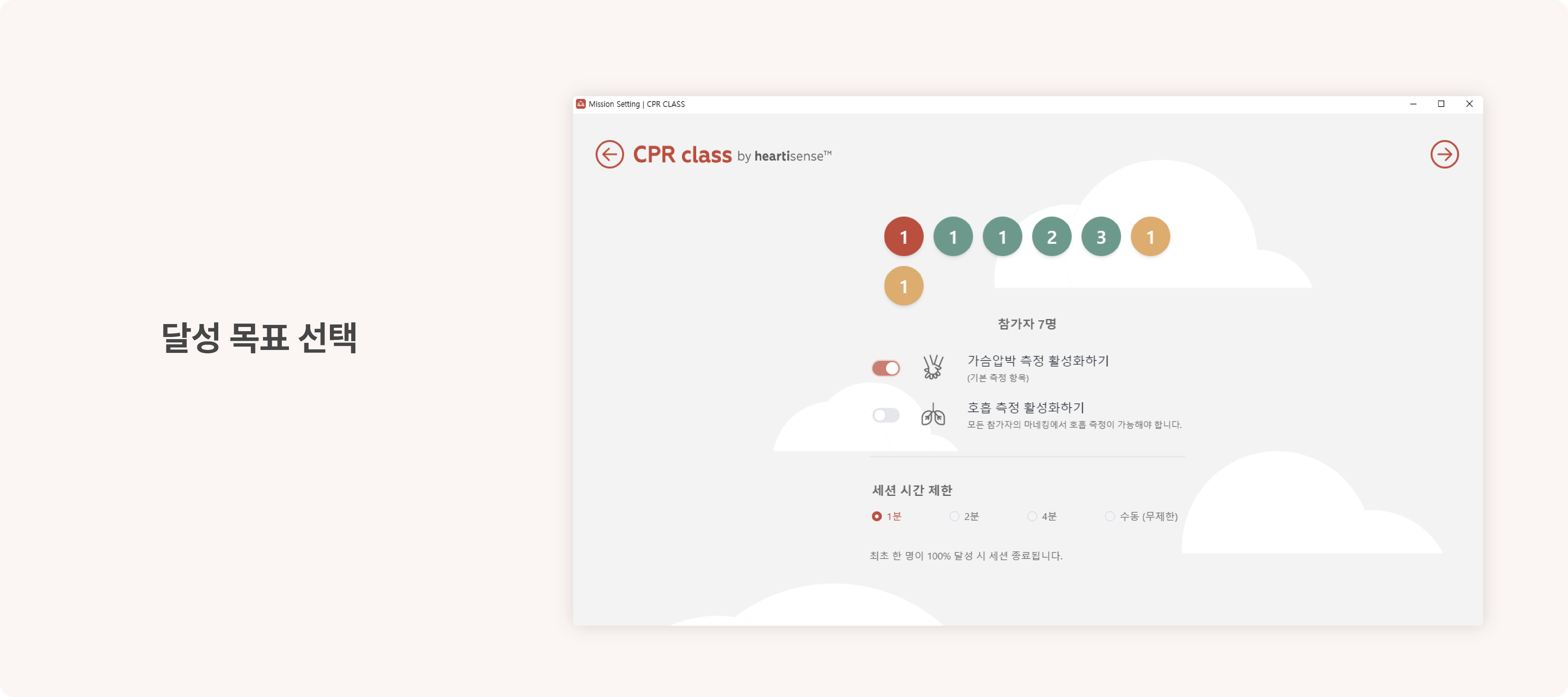

2) 달성 목표 설정
달성 모드 세선 진행을 위해 달성 목표를 설정합니다. 호흡 측정을 여부를 선택하거나 세션 진행 시간을 선택할 수 있습니다.
※ 세선 진행 시간 설정 시 **수동(무제한)**을 선택하면, 우측 상단 시간 표시는 00:00초부터 시작됩니다.

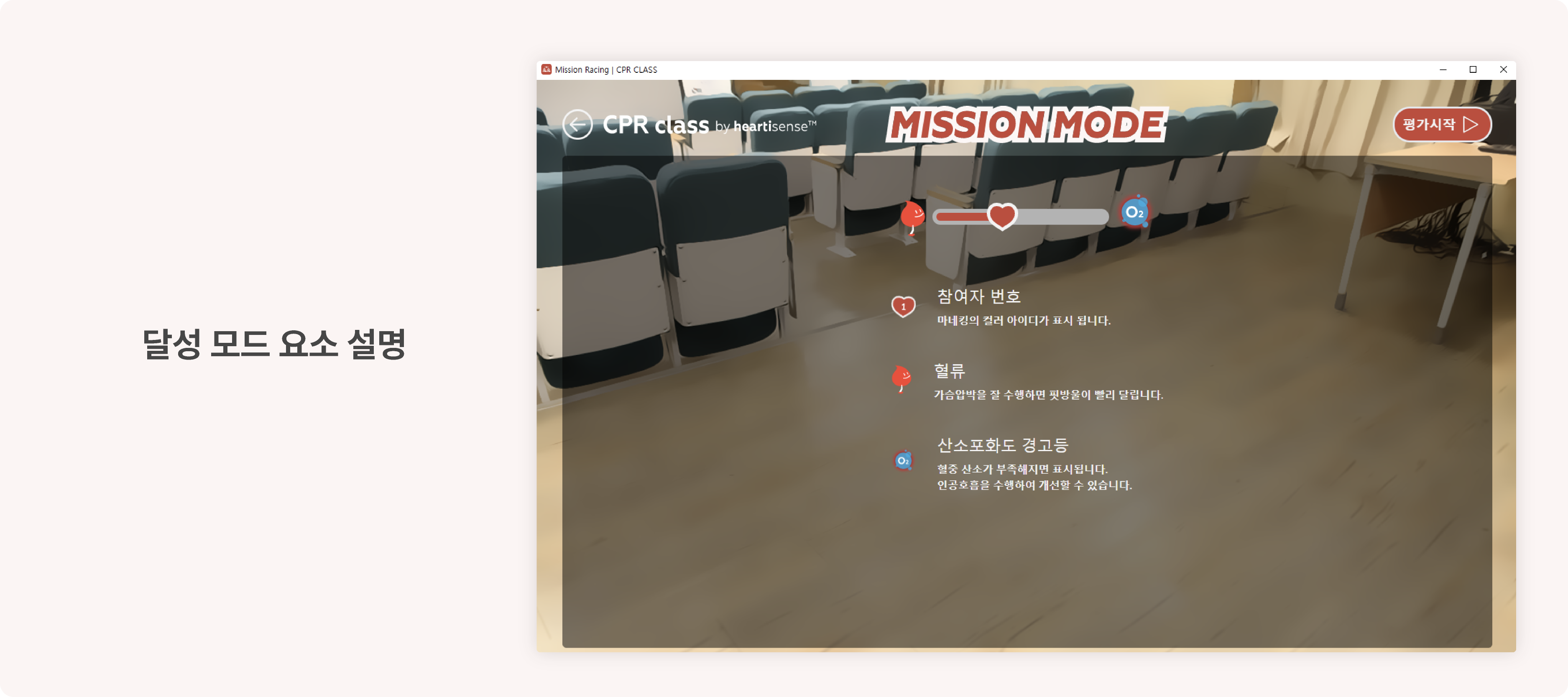

3) 진행 방법 확인 및 평가 시작
달성 모드 진행에 대한 요소 설명을 확인하고 우측 상단의 평가시작 버튼을 눌러 달성 모드를 시작합니다.
4) 진행시간 및 피드백 확인
달성 모드를 통해 순위와 혈류, 산소포화도 경고 등의 피드백을 확인하며 경쟁하며 소생술을 진행합니다. 우측 상단에서 남은 시간 혹은 경과 시간을 확인할 수 있습니다.

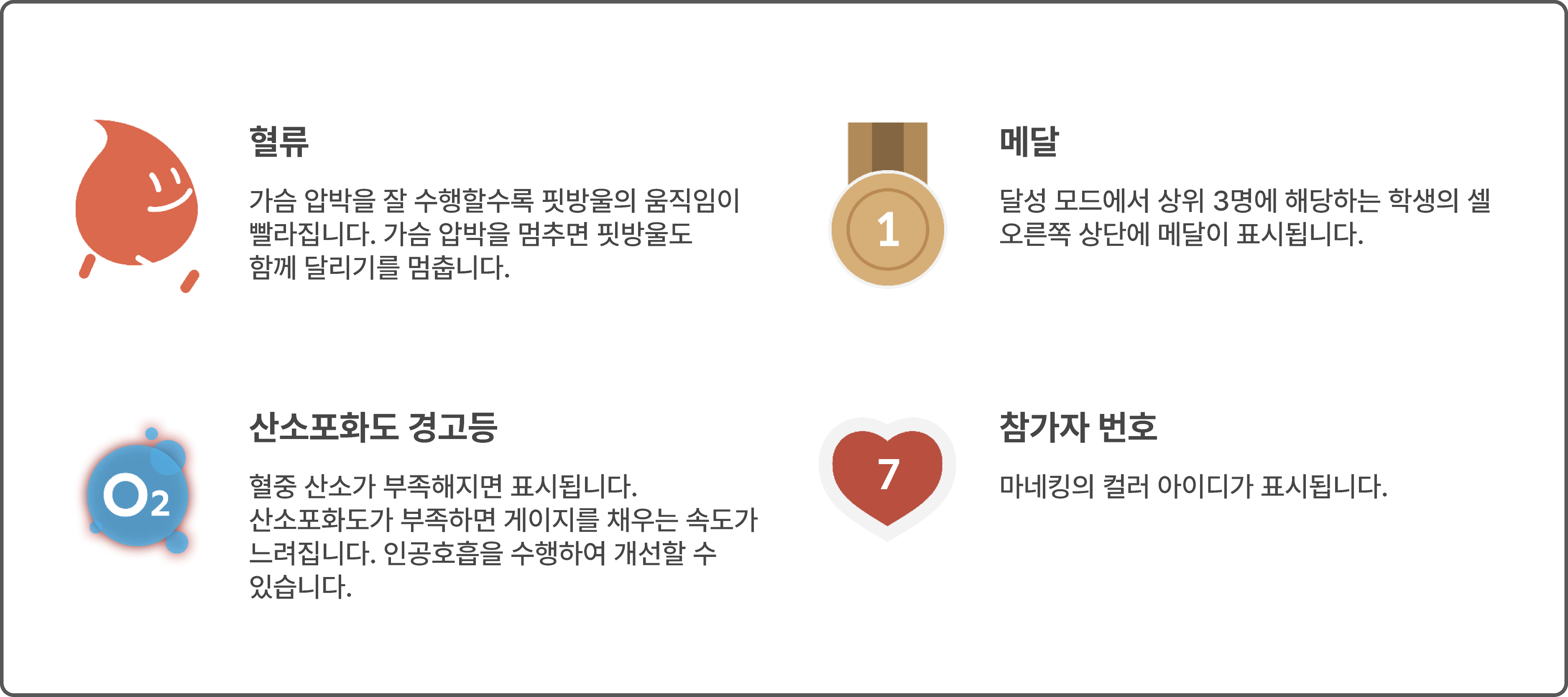

💡 달성 모드 UI 알아보기

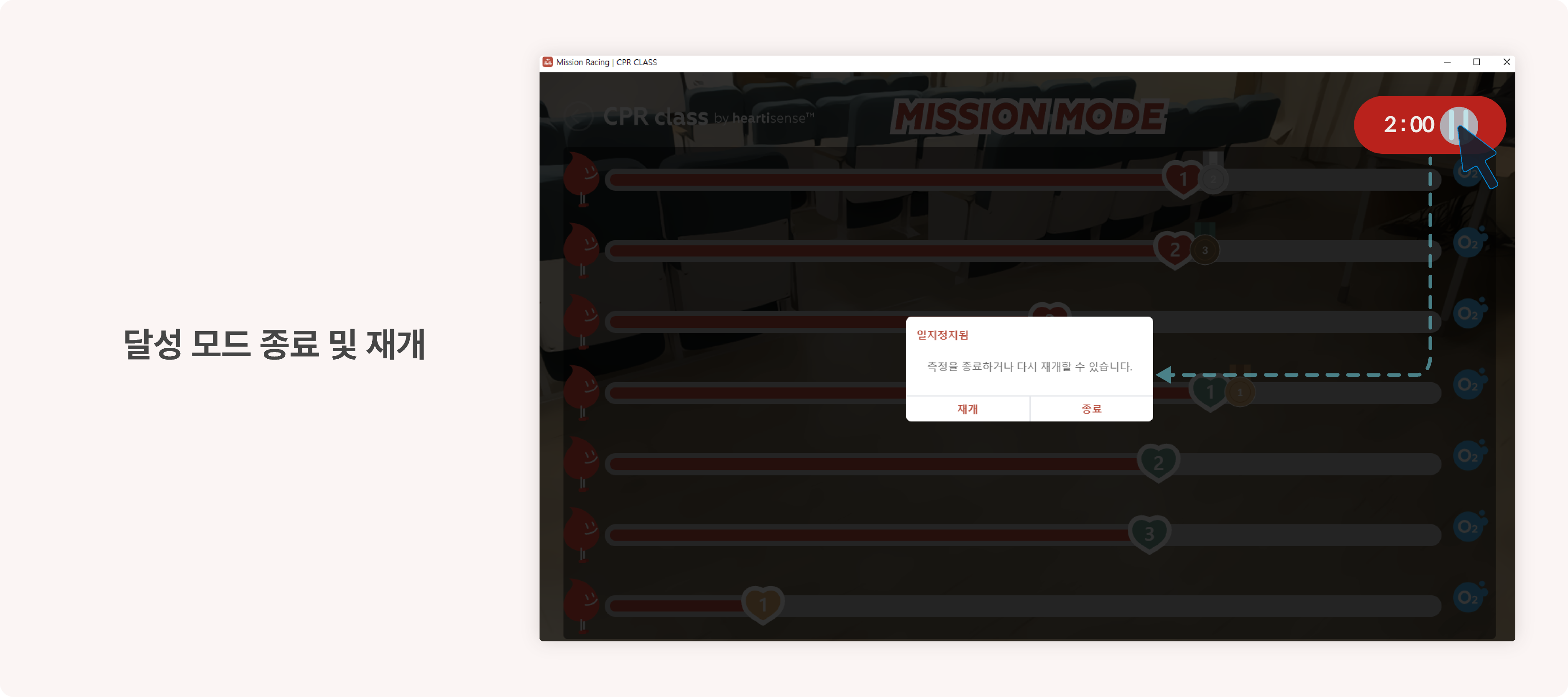

5) 종료 및 재개
일시정지 버튼을 눌러 달성 모드를 종료하거나 재개할 수 있습니다.
6) 결과 확인
세션 진행 시간이 완료되거나 종료 버튼을 누르면 달성 모드 결과가 나타납니다. 상위 3위까지 메달과 함께 해당 참여자의 컬러 아이디가 결과 상단에 표시됩니다. 소생률(게이지), 평균 혈류량(압박), 평균 산소포화도(호흡), 최대콤보 등의 항목을 선택하면 해당 항목 별로 순위를 재정렬할 수 있습니다. 확인이 끝나면 완료 버튼을 눌러 달성 모드 대기화면으로 돌아옵니다.
3.3 교육 컨텐츠
3.3.1 교육 컨텐츠란?
CPR class에 포함된 동영상 강좌를 활용하면 이론 교육 영상과 피드백 모드, 달성 모드를 교차하여 심폐소생술을 교육할 수 있습니다. 교육은 총 6가지 섹션으로 구성되며, 교육 옵션 별로 추가하거나 뺄 수 있습니다.
3.3.2 교육 컨텐츠 사용 방법 및 순서
1) 교육 시작 및 설정
교육 대기화면에서 연결 키트를 편집하고, 교육에 포함할 내용을 세팅할 수 있습니다. 키트 연결 및 교육 내용 세팅을 완료했다면 시작 버튼을 눌러 교육을 시작합니다.
※ 원하는 섹션만 교육하고 싶다면, 좌측 상단 목차 버튼을 눌러 원하는 항목을 선택합니다.
2) 섹션 진행하기
섹션은 총 6가지로 의식 확인과 도움 요청, 가슴압박, 인공호흡, 심폐소생술 전체과정, 심장 충격기, 심장충격기와 전체과정이 있습니다. 개념 학습에는 핵심 요약을 제공하며, 개념 학습을 제외한 모든 섹션에는 실습 교육을 지원합니다.

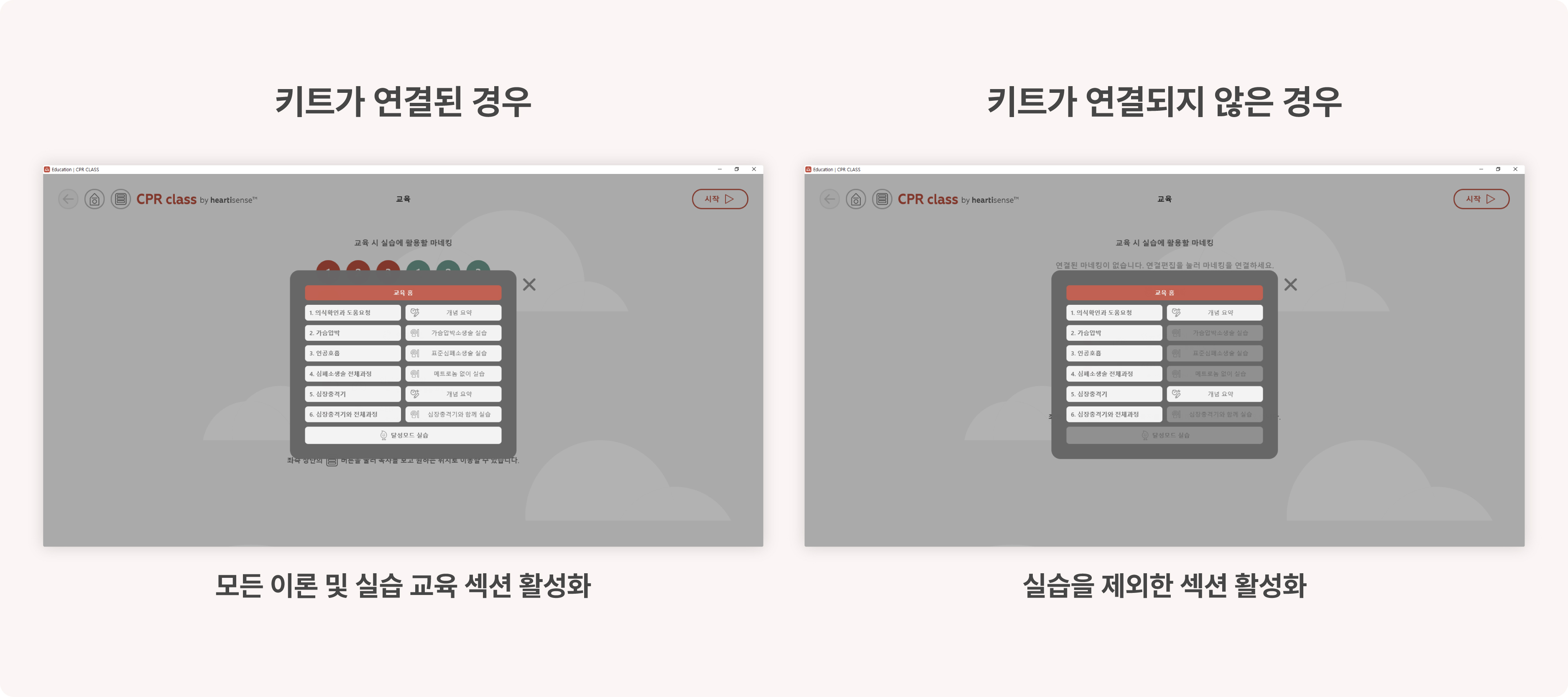

※ 단, 키트가 하나 이상 연결된 경우에만 실습 버튼이 활성화되며, 연결된 키트만 실습 진행이 가능합니다.
3.4 미디어 활용
3.4.1 미디어란?
이미 교육용으로 준비한 강의 컨텐츠가 있다면, 간편하게 등록하고 실행할 수 있습니다. 원하는 순서대로 강의 컨텐츠를 정렬하고 동기화된 미디어로 이동하며 교육 중인 상황에서도 쉽게 제어할 수 있습니다.
※ 지원하는 파일 형식 [mp4, mkv, x-m4v, m4v, webm, mvi, pdf]
3.4.2 미디어 관리 및 교육 방법

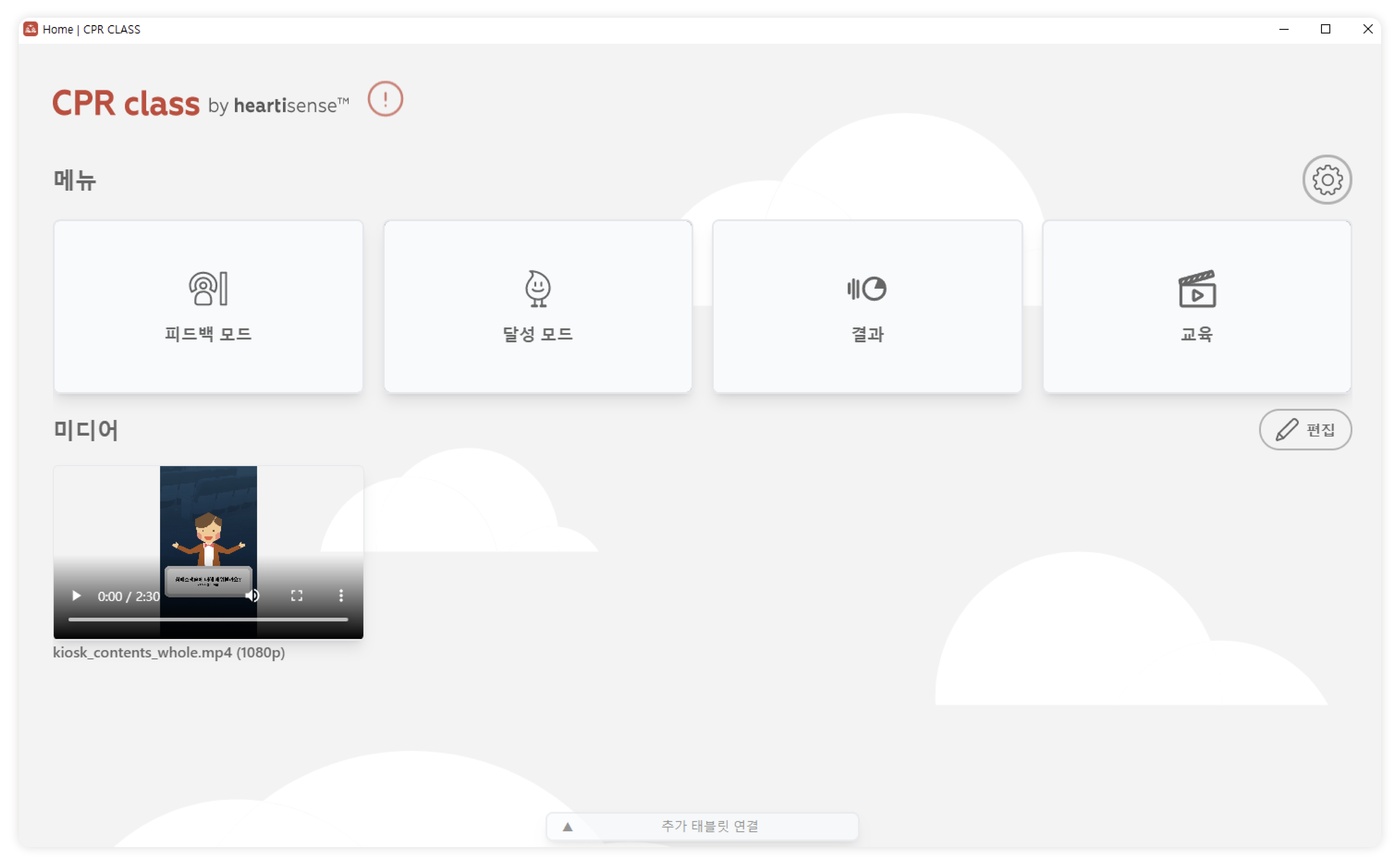

CPR class 메인화면에서 미디어 우측 편집 버튼을 눌러, 강의 컨텐츠를 추가 혹은 삭제할 수 있습니다. 편집 화면에서 원하는 순서로 미디어를 정렬하고 관리할 수 있습니다. 업로드 완료된 미디어는 메인메뉴에서 바로 확인이 가능합니다.
3.5 결과 확인 및 내보내기
3.5.1 결과 확인
메뉴의 결과 버튼을 눌러 세션 별 정렬된 피드백 모드 결과를 확인할 수 있습니다. 원하는 세션을 눌러 각 키트 별 요약 결과 및 상세결과를 확인할 수 있습니다.
3.5.2 결과 내보내기
세션 혹은 개인 결과를 선택하면, 우측 상단에 삭제 및 내보내기 버튼이 나타납니다. 세션 별 결과를 내보내거나 삭제하고 싶다면, 원하는 세션을 누르고 우측 상단의 내보내기 혹은 삭제 버튼을 누릅니다. 개인 상세결과를 내보내고 싶다면, 세션 내 해당 키트를 선택하여 상세결과로 진입 후 우측 상단 내보내기 버튼을 누르고 저장 위치를 선택합니다.

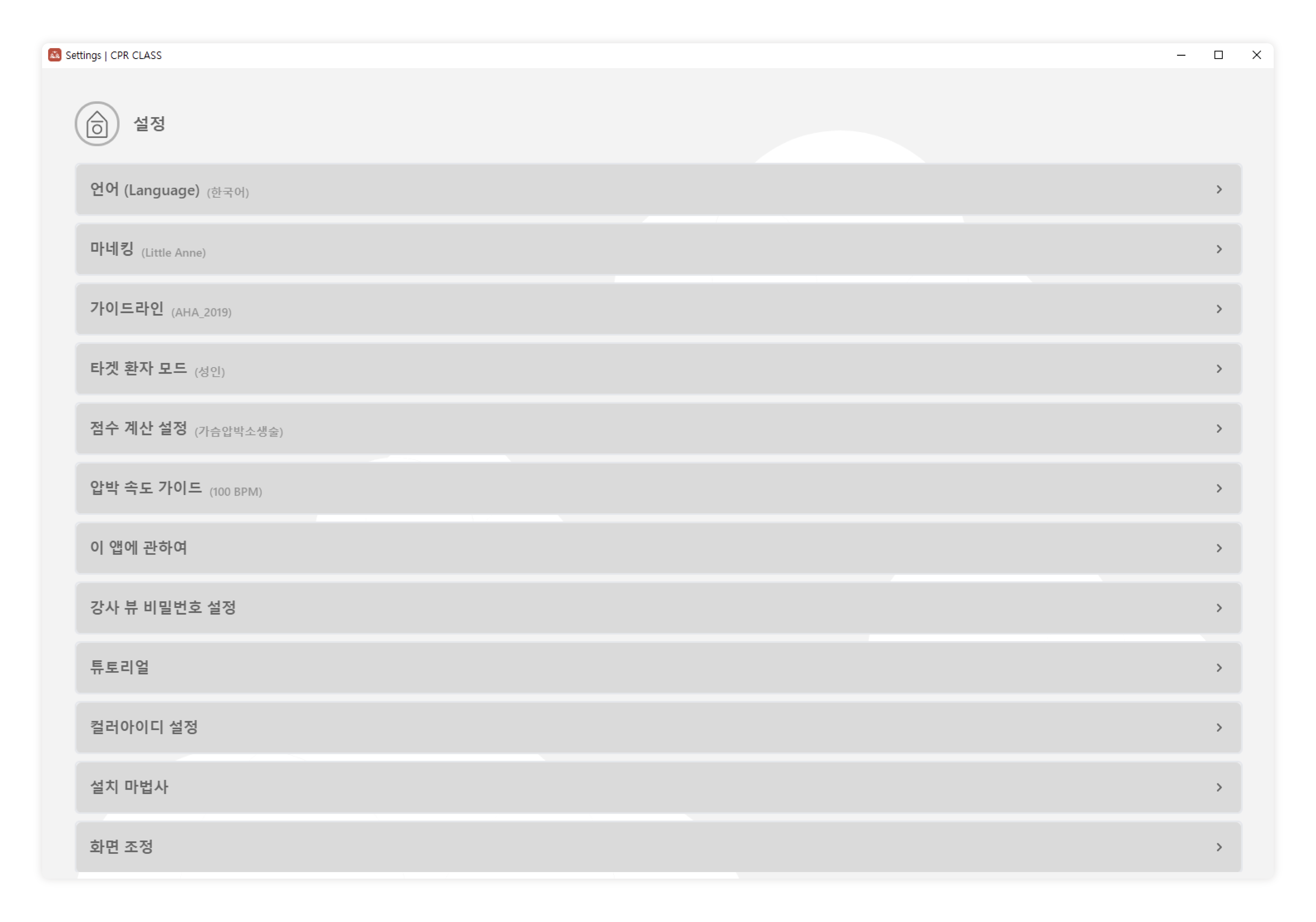

4. CPR class 유지보수

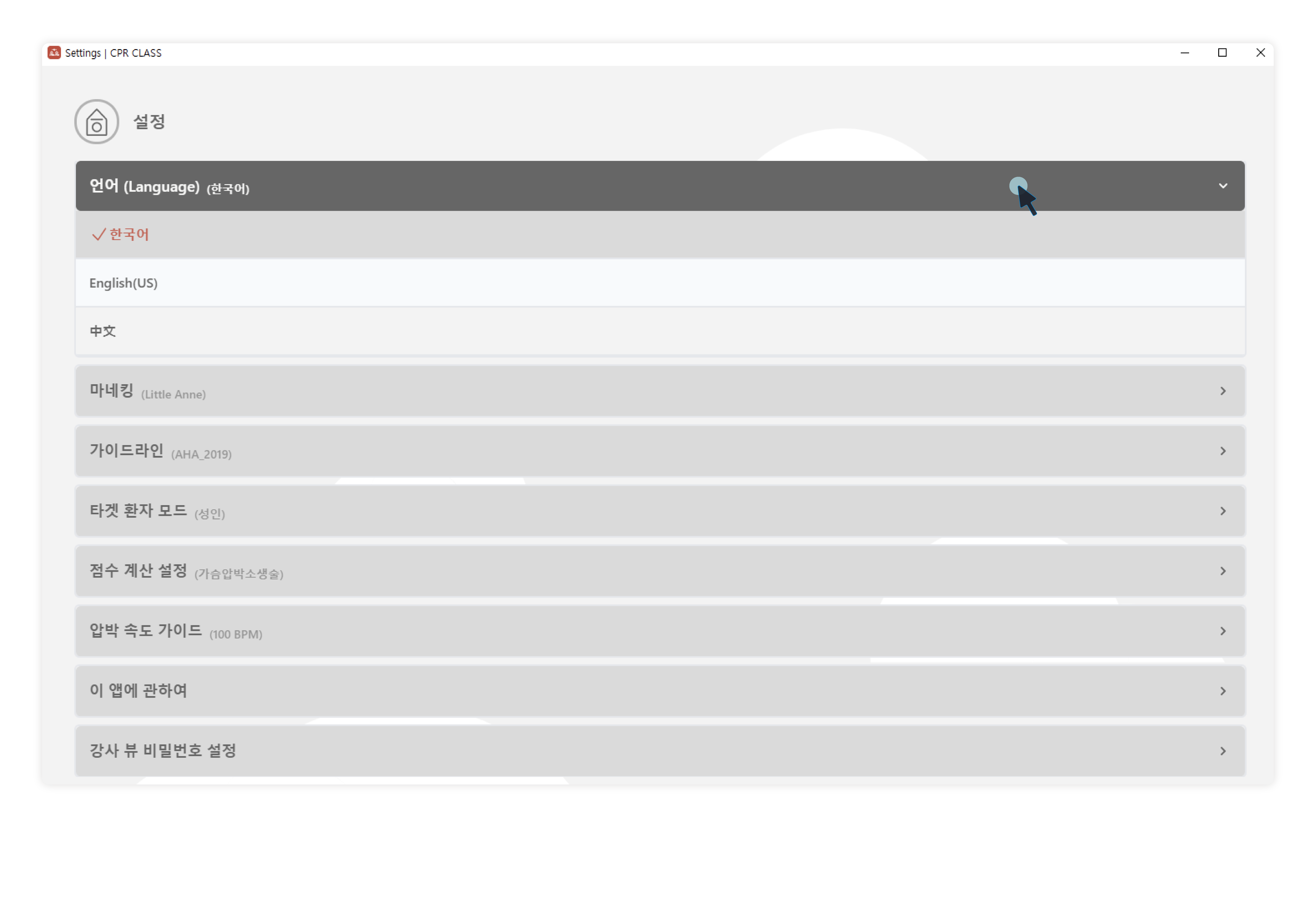

1) 언어
CPR class는 한국어, 영어, 중국어를 지원하며 원하는 언어로 설정 → 언어에서 변경할 수 있습니다.

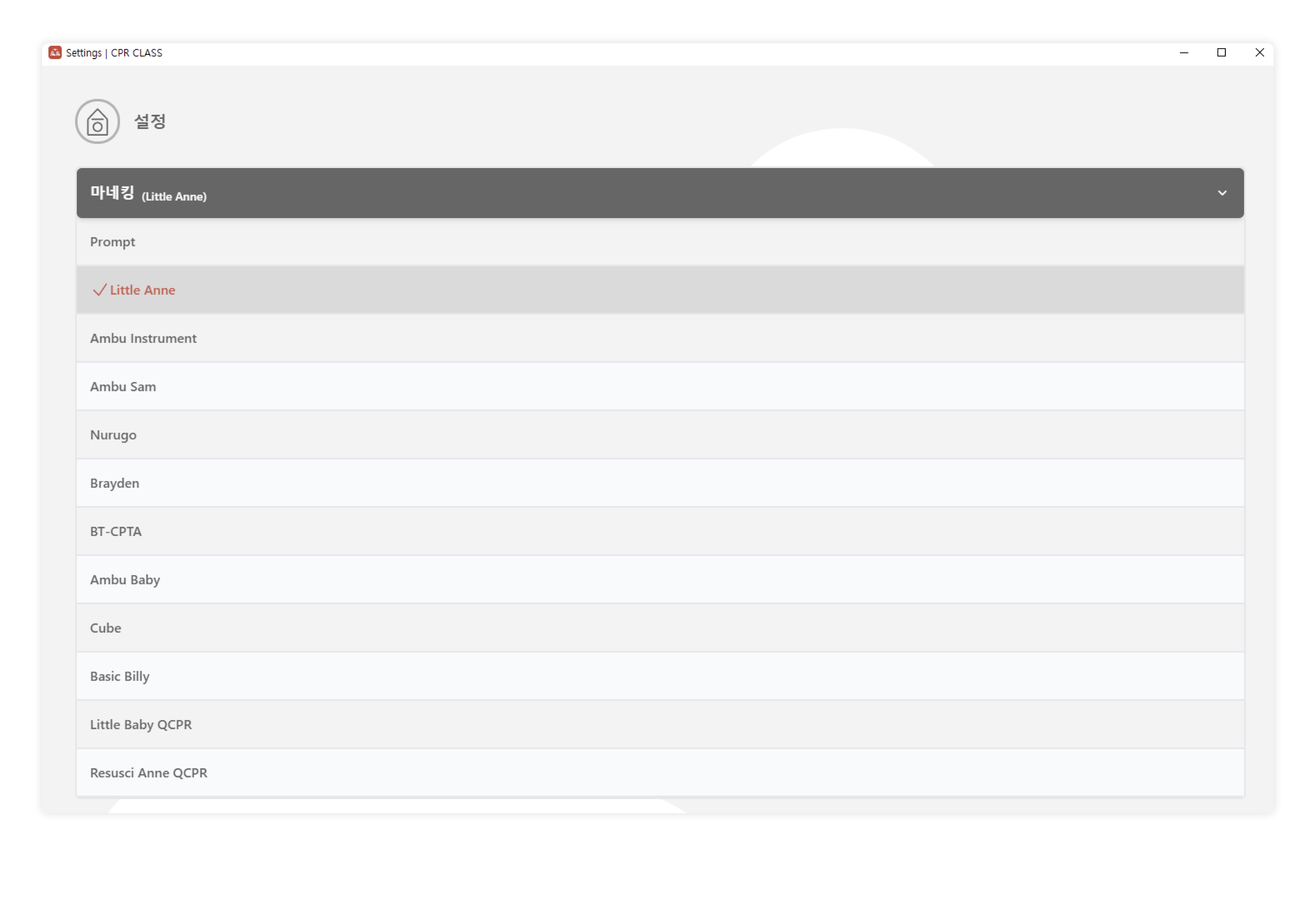

2) 마네킹
AoK(Add-on Kit)가 장착된 마네킹으로 마네킹 설정을 변경할 수 있습니다. ※ 단일 마네킹만 지원하기 때문에, CPR class 교육장 구축 시 마네킹 종류를 하나로 통일해야합니다.

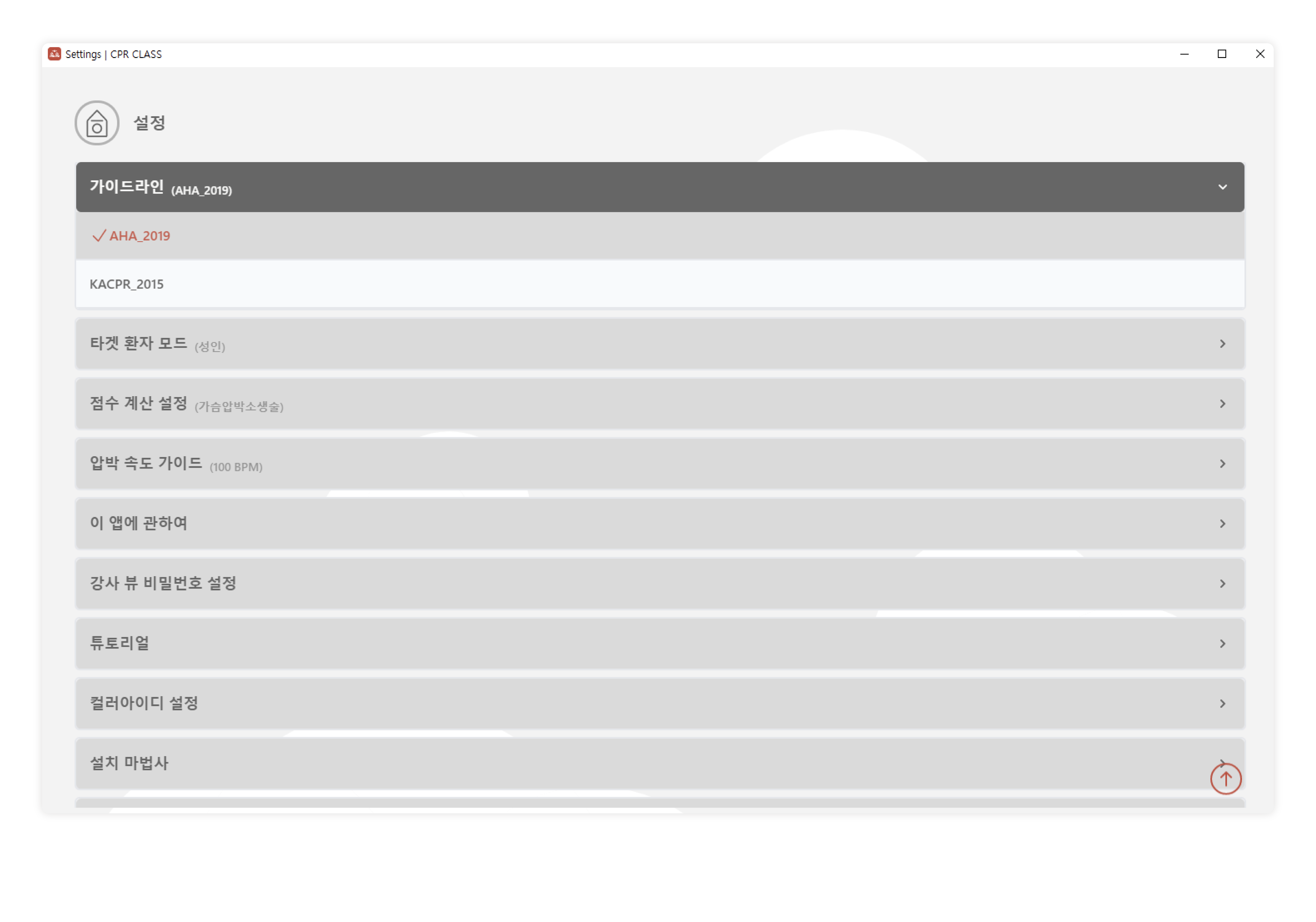

3) 가이드라인
CPR class는 AHA_2019, KACPR_2015 가이드라인을 지원하며, 설정 → 가이드라인에서 원하는 가이드라인으로 변경할 수 있습니다.

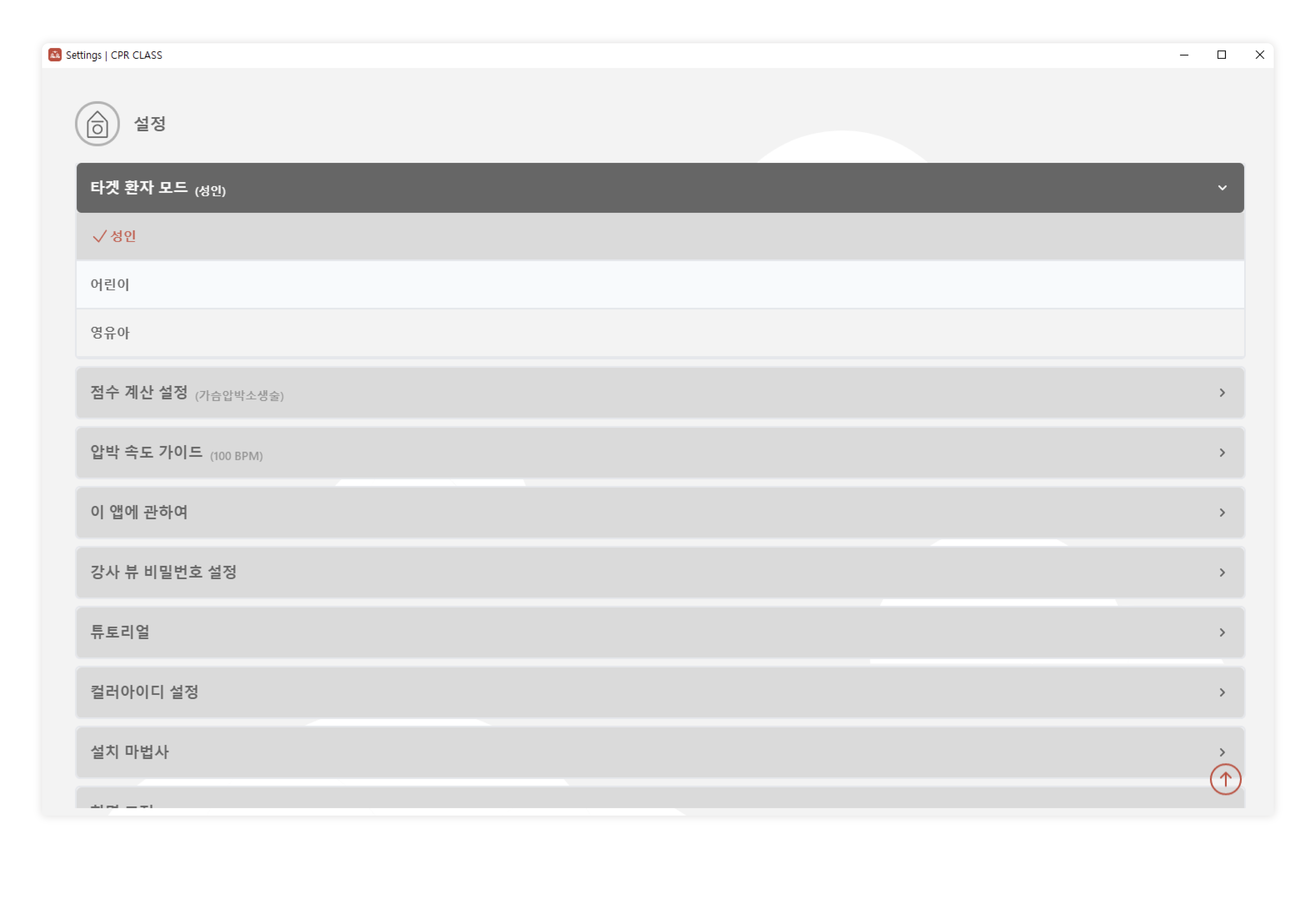

4) 타겟 환자 모드
설정 → 타겟 환자 모드에서 성인, 어린이, 영유아 중 타겟 환자 선택이 가능합니다. 단, 마네킹에서 지원되는 타겟 환자 모드만 지원합니다.

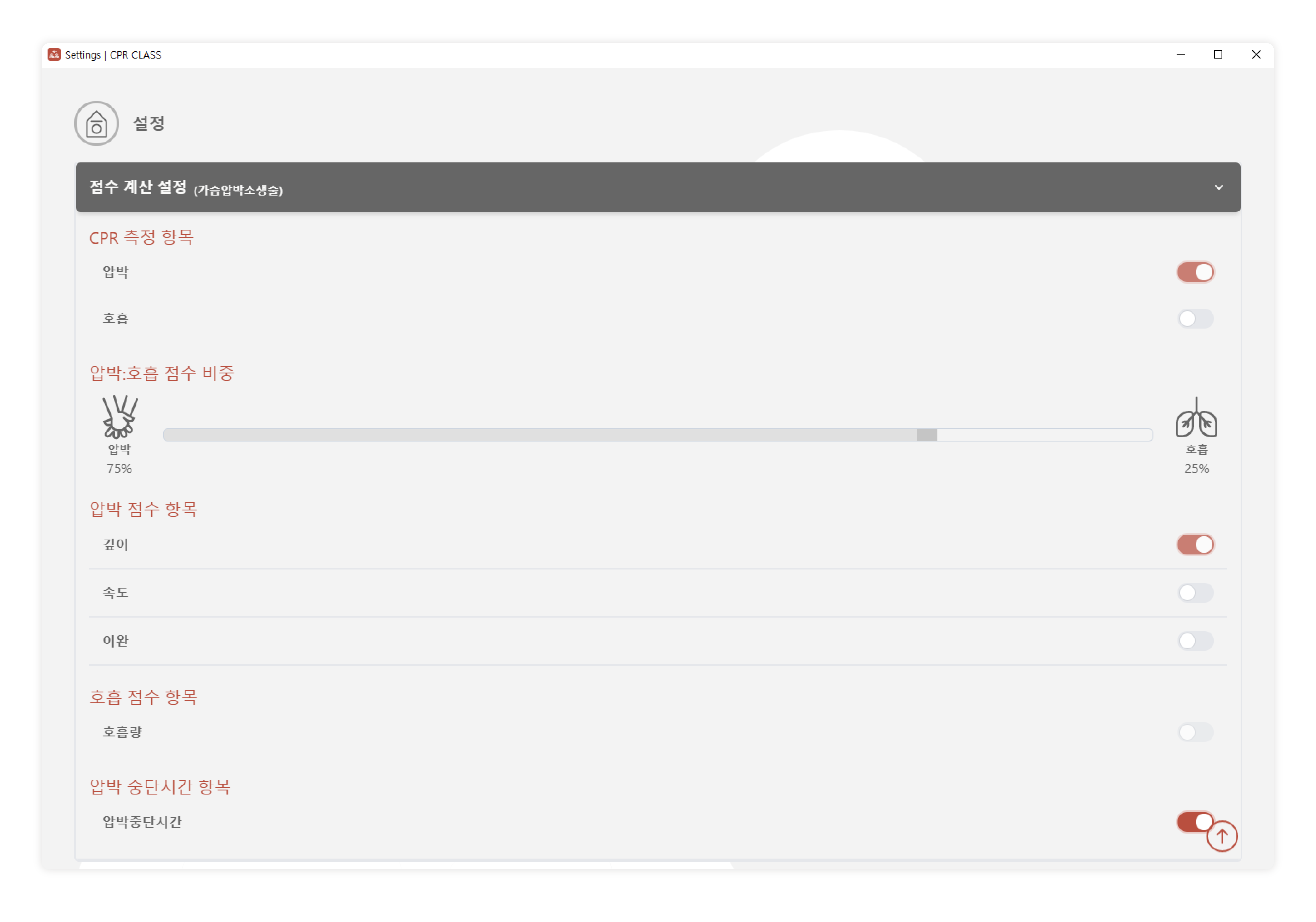

5) 점수 계산 설정
설정 → 점수 계산 설정에서 CPR 측정 항목 선택, 압박:호흡 점수 비율, 압박 점수 항목, 호흡 점수 항목, 압박 중단시간 항목을 원하는 대로 설정할 수 있습니다.

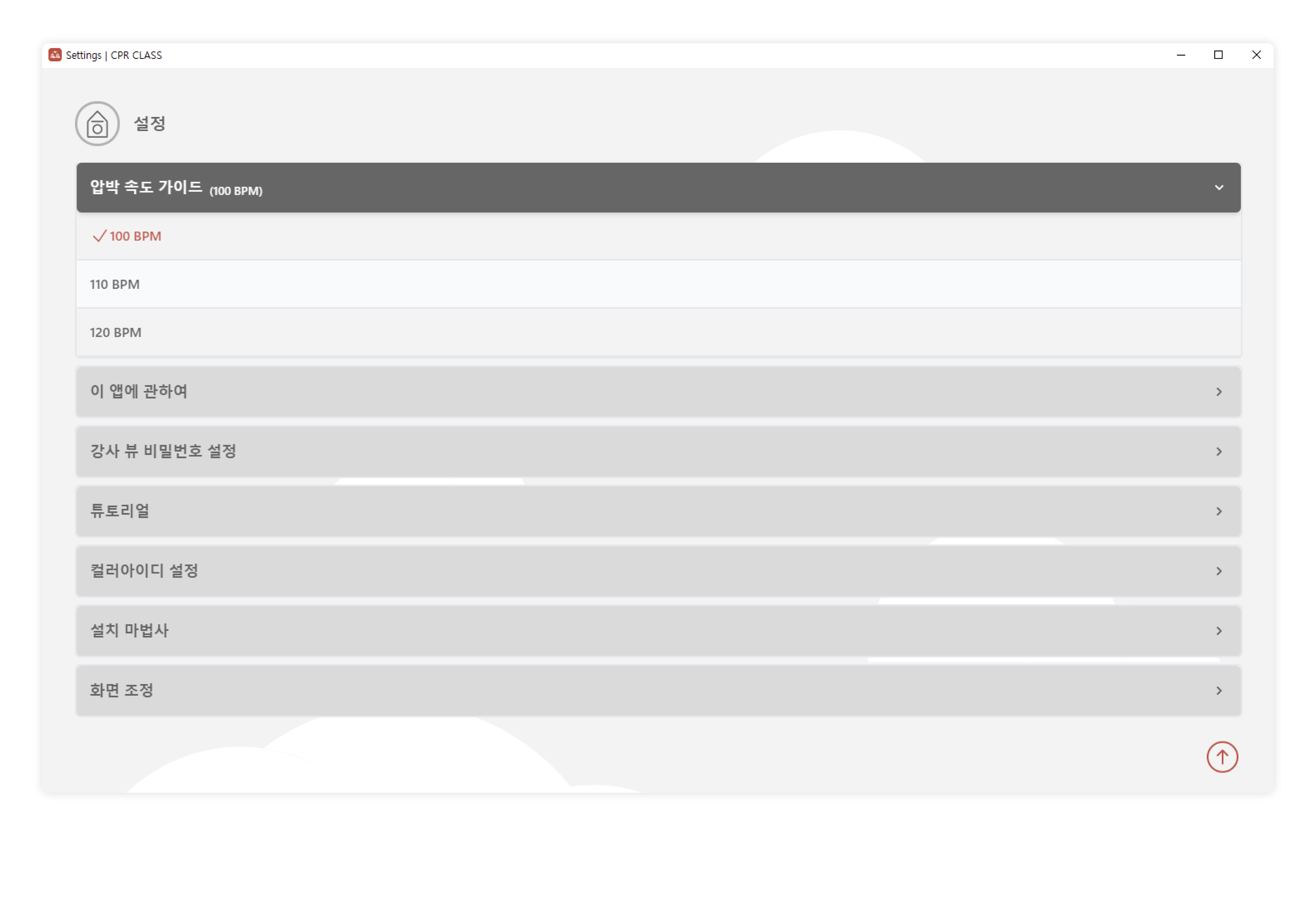

6) 압박 속도 가이드
설정 → 압박 속도 가이드에서 가이드 메트로놈 속도를 100 BPM, 110 BPM, 120 BPM 중 선택할 수 있습니다.

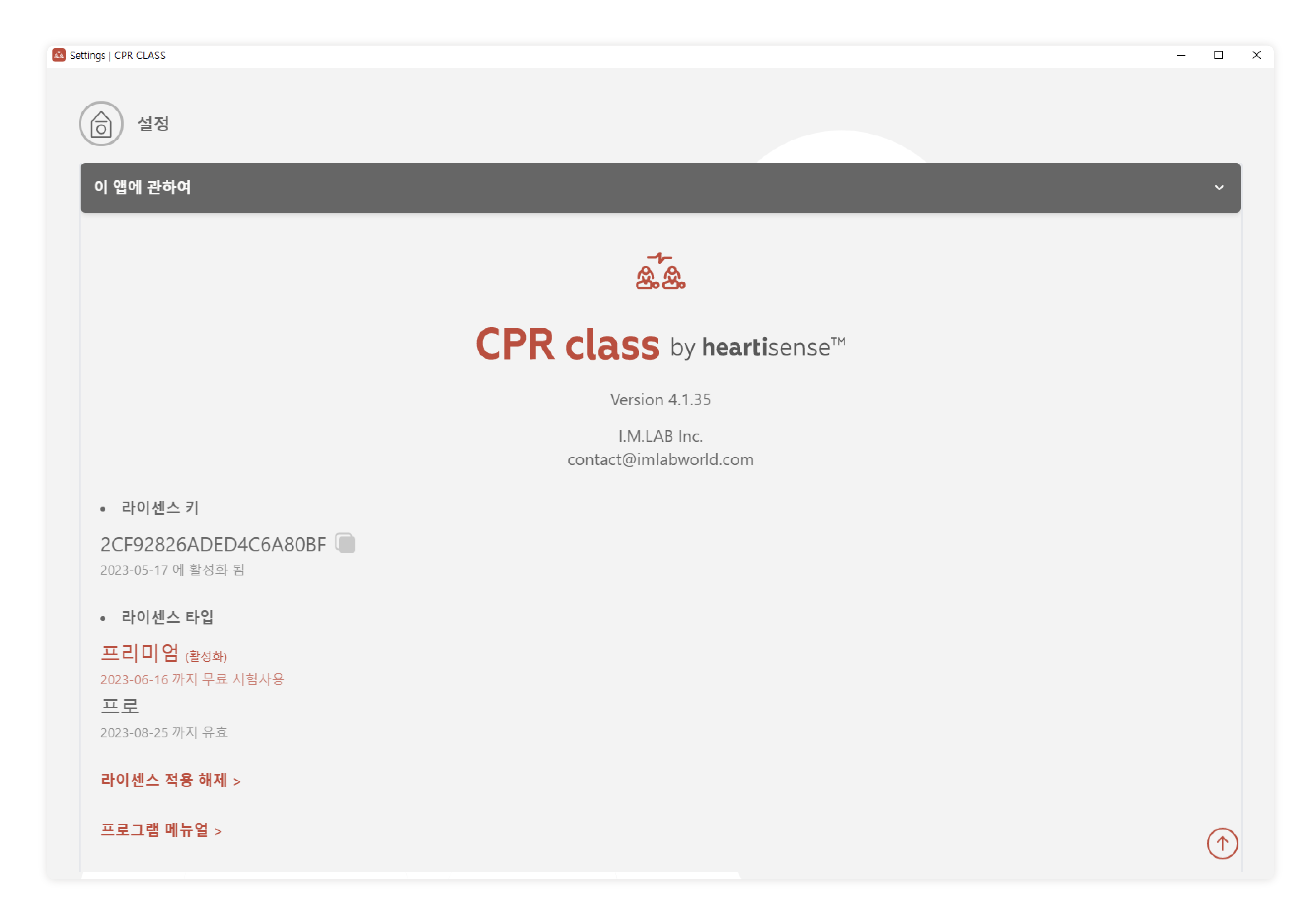

7) 이 앱에 관하여
설정 → 이 앱에 관하여에서 이 앱의 버전을 확인할 수 있으며, 라이센스 키, 라이센스 타입, 라이센스 적용 해제, 프로그램 메뉴얼 등을 설정 및 확인 할 수 있습니다.

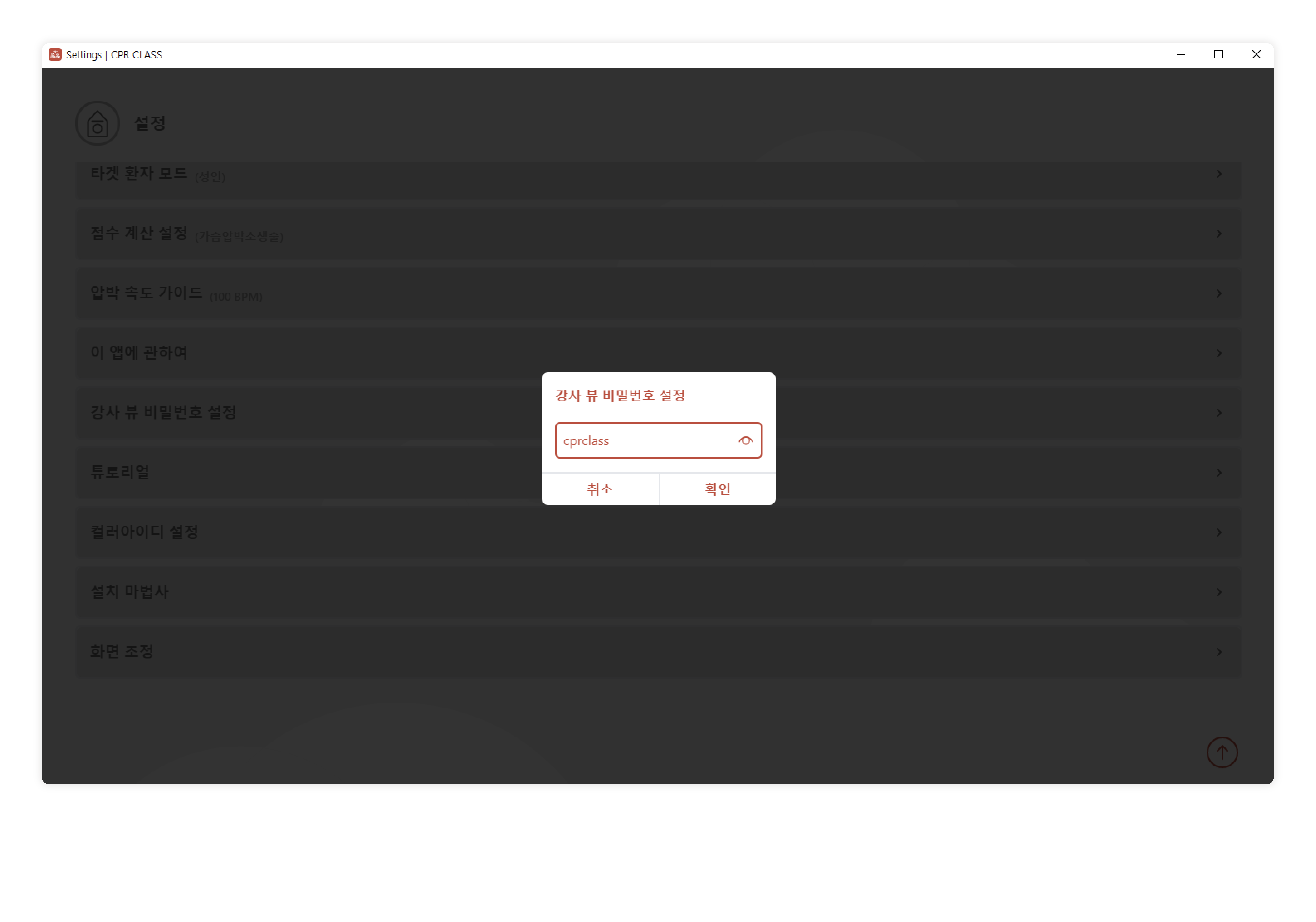

8) 강사 뷰 비밀번호 설정
설정 → 강사 뷰 비밀번호 설정에서 모바일 기기와 연동 시 필요한 비밀번호를 확인하거나 변경할 수 있습니다.
※ 기본 설정되는 초기 비밀번호는 소문자 “cprclass”입니다.
9) 튜토리얼
설정 → 튜토리얼을 눌러 CPR class 튜토리얼을 재생할 수 있습니다.
튜토리얼로 메인메뉴 설명, 미디어 사용방법, 추가 기기 연결, 설정을 확인할 수 있습니다.
10) 컬러아이디 설정
설정 → 컬러 아이디 설정을 눌러 동글 및 마네킹 연결, 컬러아이디 및 배열 설정을 진행할 수 있습니다.
11) 설치 마법사
설정 → 설치마법사를 눌러 CPR class 세팅 과정을 처음부터 진행할 수 있습니다.

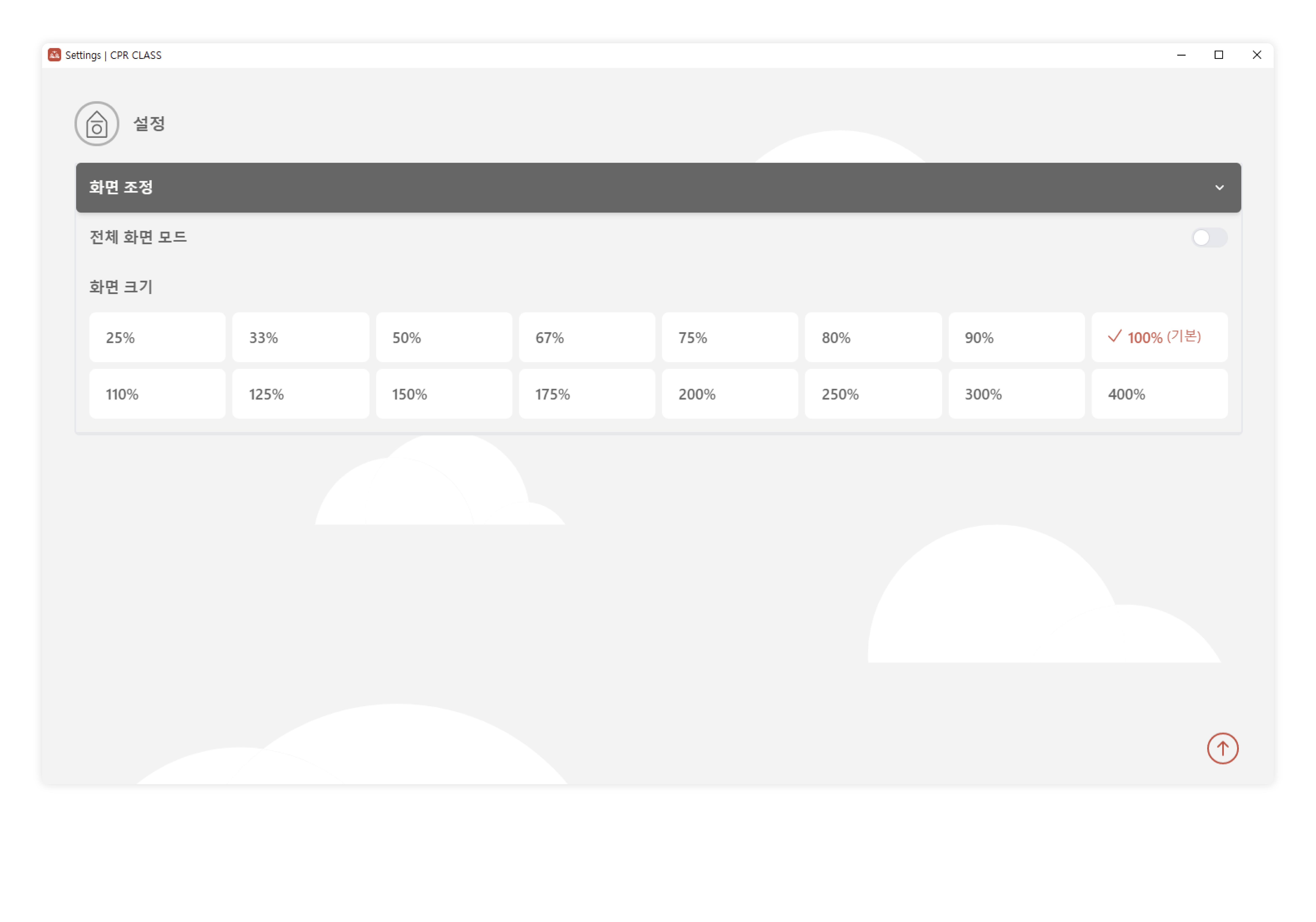

12) 화면 조정
설정 → 화면 조정에서 전체 화면 모드 선택, 화면 크기 조절이 가능합니다.
※ 단, 와이파이를 통해 연결된 기기에서는 화면 조정 설정이 불가능합니다.
4.2 자주 묻는 질문
Q1. 마네킹 모바일 기기와 연동이 안되요.
A1. 마네킹을 압박했을 때, 전원 켜지는 소리가 나지 않거나 App 및 기타 소프트웨어(이하 앱으로 통일) 연동 시 해당 마네킹이 검색되지 않는다면 아래 순서대로 확인해주시기 바랍니다.
A1-1. CPR class가 설치되어 있는 PC와 연결하려는 모바일 기기가 동일한 Wi-Fi로 연결되었는지 확인합니다. 연결되어 있지 않다면 동일한 Wi-Fi로 연결해주세요.
A1-2. 동일한 Wi-Fi 환경인데 연동이 되지 않는다면, PC 방화벽 문제일 수 있습니다. 방화벽 해제 후 다시 시도해주시기 바랍니다. 방화벽 해제 방법은 아래 링크를 참고해주세요.
https://support.microsoft.com/ko-kr/windows/microsoft-defender-방화벽-설정-또는-해제-ec0844f7-aebd-0583-67fe-601ecf5d774f
※ 방화벽의 문제인 경우, 사용하는 동안 방화벽을 해제하고 사용해주시기 바랍니다.
Q2. 마네킹이 켜지지 않아요.
A2-1. 키트가 정상적으로 설치되었는지 확인합니다. 키트가 장착 위치에서 이탈해 있다면 정상적으로 재설치를 진행해주세요. 각 마네킹 별 설치방법은 아래 링크를 참조해주세요.
마네킹 별 설치방법
※ 링크 클릭 후 사용중인 마네킹을 선택합니다.
https://www.youtube.com/watch?v=61mIZ8t0iEI&list=PL4otSO8tF29DKdCzjQ07Z_kV-GgFs5Rw4A2-2. 배터리 문제일 수 있습니다. 먼저, 새 배터리로 교체 후 정상적으로 작동하는지(전원 켜지는 소리가 나오는지) 확인해주세요. 정상적으로 소리가 나오면 바로 사용해주시면 되고, 소리가 나오지 않을 경우 전원부 문제일 가능성이 높습니다. 이 경우 아이엠랩으로 교체 및 AS 문의주시기 바랍니다.
※ 문의 전화: 070-5056-3900 / 문의 이메일: contact@imlabworld.comA2-3. 배터리 잔량은 정상이나, 압박 시 마네킹이 켜지지 않는 문제라면, 키트 세팅과 마네킹 모델이 일치하지 않는 문제일 수 있습니다. 이 경우 CPR Instructor App을 설치 및 실행하여 마네킹이 해당 마네킹 브랜드로 세팅되어 있는지 확인해주세요. 지원하는 마네킹모델은 cpraddonkit.com/support 페이지에서 확인할 수 있습니다.
안드로이드 CPR Instructor 다운로드 링크
iOS CPR Instructor 다운로드 링크
A2-4. 위 답변으로 해결되지 않았다면, 키트 자체의 손상일 수 있습니다. 이 경우 아이엠랩으로 교체 및 AS 문의주시기 바랍니다. ※ 문의 전화: 070-5056-3900 / 문의 이메일: contact@imlabworld.com
Q3. CPR class 프로그램에서 마네킹 연결이 되지 않아요.
A3-1. CPR class를 사용하는 PC와 허브, 동글의 연결이 정상적으로 되었는지 확인해주세요.
설치마법사로 동글 연결 상태 확인하기
설치마법사 사용 시 연결된 동글 수량과 PC에 장착한 수량이 동일한지 확인합니다.하드웨어 연결 상태 확인하기
A3-2. 3-1 수행 후에도 똑같은 문제가 발생할 경우,
**Q4. “**포트 중복 (동글 인식 오류)” 메시지가 표시됩니다.
A4. 블루투스 동글이 동일 포트 번호로 인식되는 경우 해당 메시지가 표시됩니다. 다음과 같이 해결하실 수 있습니다:

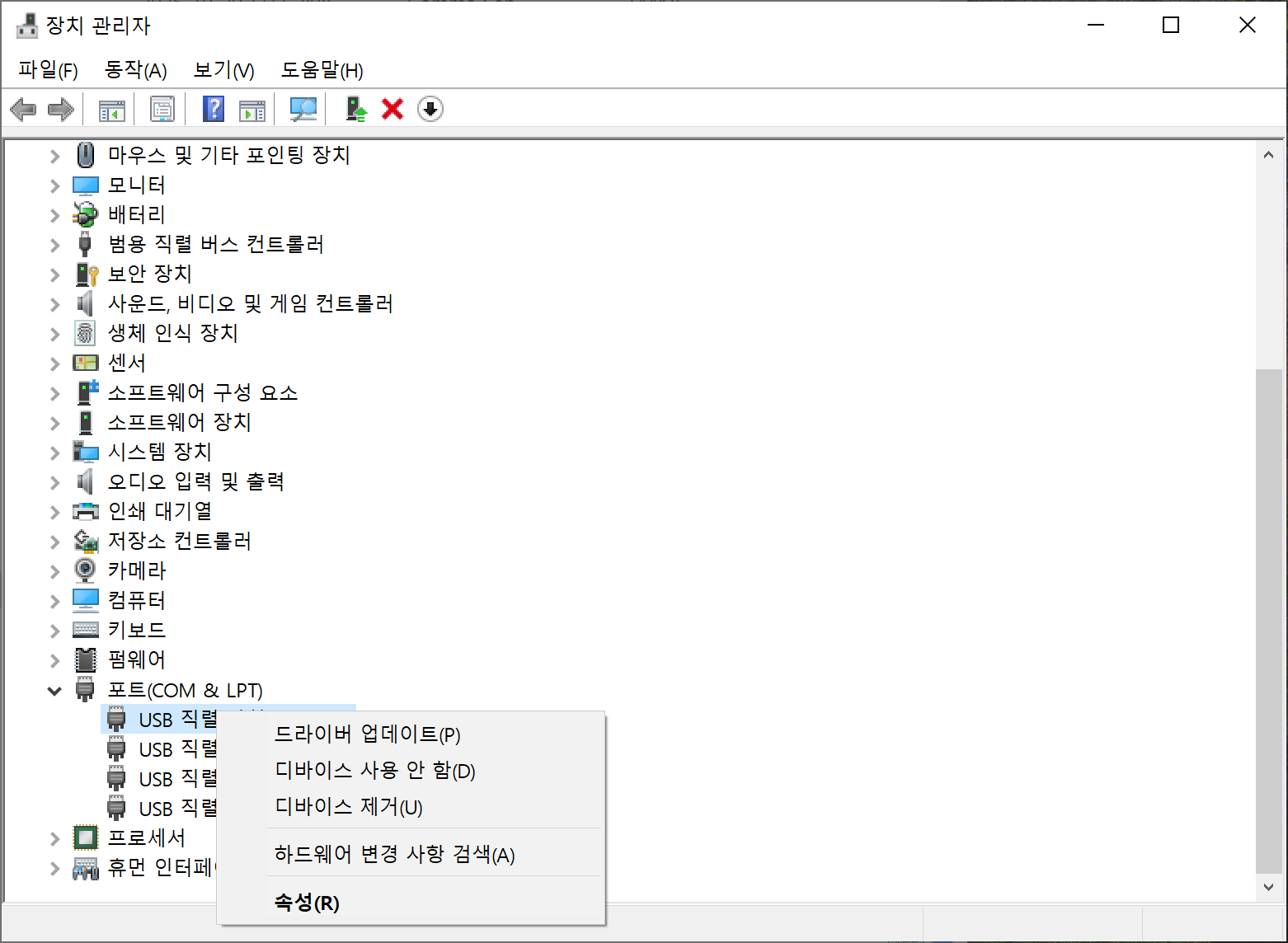

1) 바탕화면의 시작버튼을 우클릭 후 ‘장치 관리자(M)’를 선택하세요.

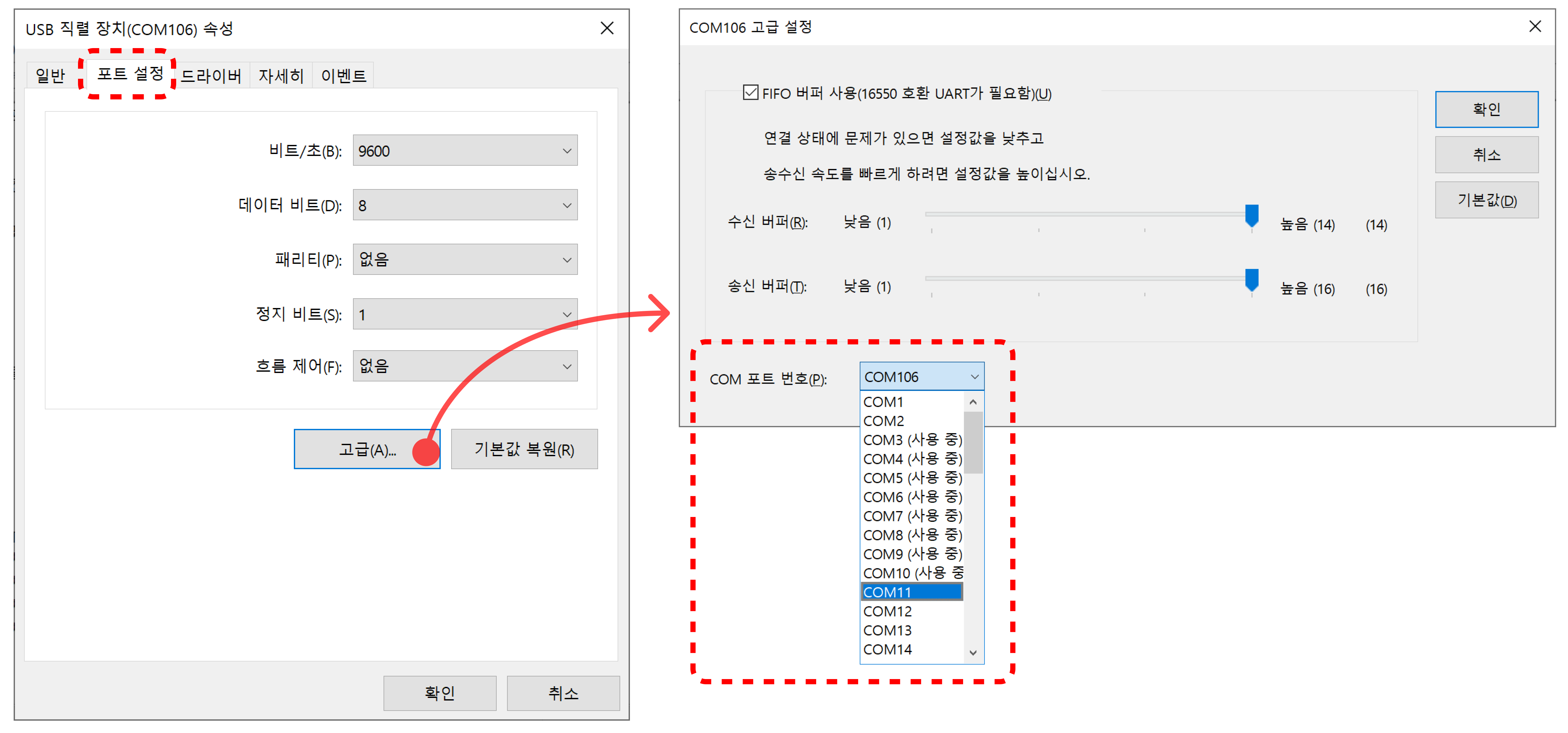

2) 포트(COM & LPT) 항목을 열고, ‘USB 직렬 장치 (COM ##)’ 중 포트 넘버 (COM ##의 숫자)가 중복되는 항목을 찾습니다. 해당 항목에서 오른쪽 클릭 후 ‘속성(R)’을 선택하세요.
3) 포트 설정 탭을 열고 ‘고급(A)’ 버튼을 선택합니다. 열리는 창에서 ‘COM 포트 번호(P)’를 사용 중이지 않은 번호로 변경합니다. 변경 후에는 ‘확인’을 눌러 저장합니다.
4) CPR Class 소프트웨어를 재시작하고 동글을 다시 연결하세요.
