1. CPR cloud 란?

CPR 클라우드는 CPR station 등의 아이엠랩의 서비스와 연동하여 제품의 상태를 모니터링하고 성과지표를 한눈에 실시간으로 확인해 볼 수 있는 저장소 겸 대시보드 서비스입니다.

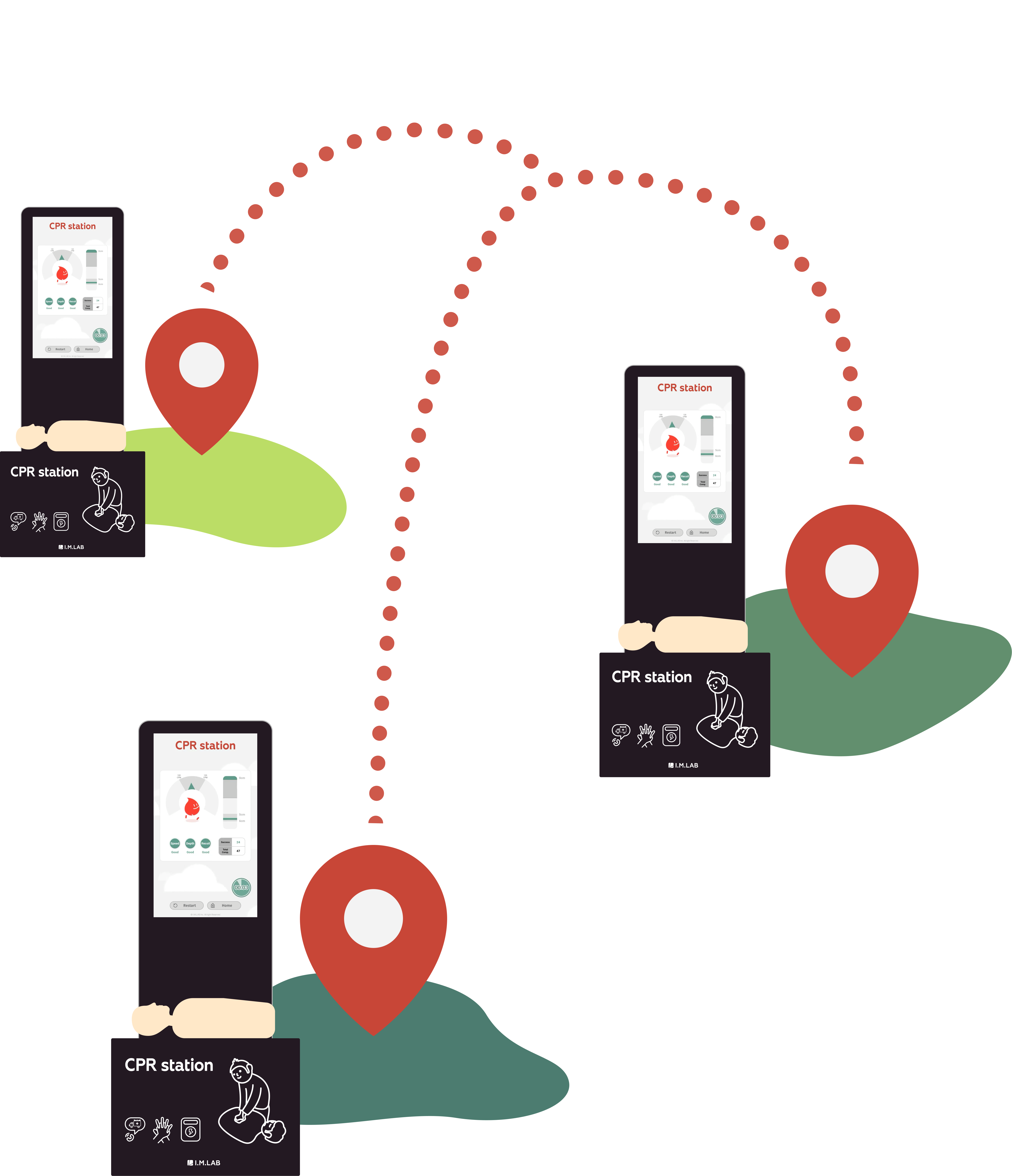

실시간 상태 모니터링

직접 현장에 방문하지 않고도 CPR cloud 에서 CPR station 기기들의 상태를 한눈에 확인 할 수 있습니다.

심폐소생술 결과 및 실적관리 CPR station 사용자들이 누적한 결과를 통계자료 또는 원본 데이터로 확인할 수 있습니다.

2. 계정 발급하기

CPR station 제품 및 서비스를 구매하시는 경우 보유하신 기기를 한번에 관리할 수 있는 ‘관리코드’가 함께 발급됩니다. CPR cloud에 관리코드와 초기비밀번호로 로그인 하실 수 있습니다.

• ‘관리코드’는 활성화/ 라이센스 코드와는 별개의 코드입니다.
• 만약 발급받지 못하신 경우 contact@imlabworld.com 으로 소속/ 담당자 명/ 구매일시 등을 함께 첨부하여 문의주세요.

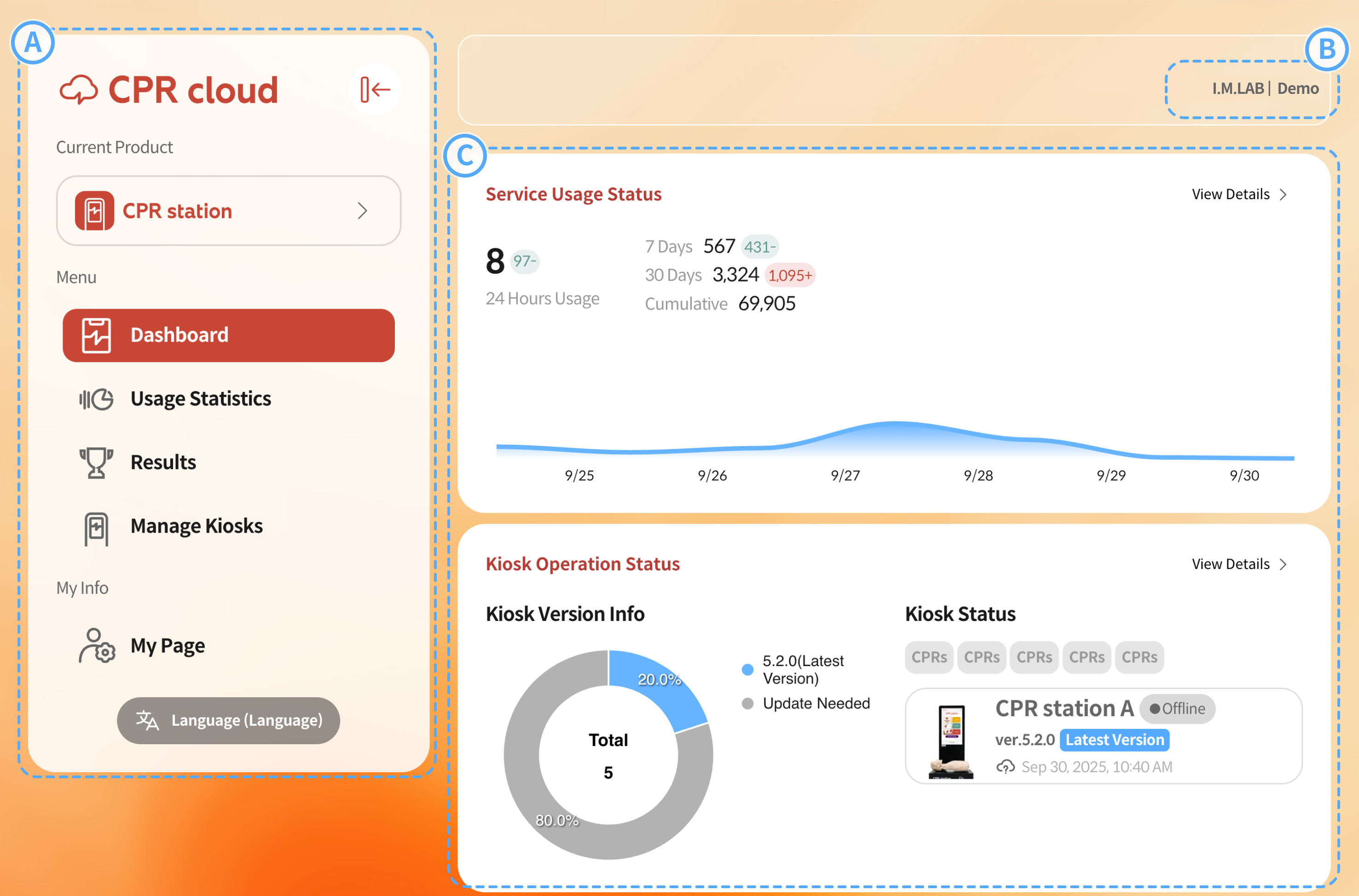

3. 웹 페이지 구성

CPR cloud의 페이지는 기본적으로 메뉴바, 헤더, 콘텐츠로 구성됩니다. 각 해상도에 맞게 화면이 조절되어 표시되므로, 메뉴바는 낮은 해상도에서 메뉴 아이콘(☰)을 선택하여 열 수 있습니다.

메뉴바 : 현재 제품을 선택하여 서비스를 변경하거나, 원하는 메뉴를 선택할 수 있습니다. 하단의 언어 버튼을 선택하여 원하는 언어로 변경할 수 있습니다.

헤더(내 정보) : 로그인한 계정의 정보가 표시됩니다. 클릭하여 로그아웃 할 수 있습니다.

콘텐츠 표시 영역 : 선택한 메뉴에 대한 컨텐츠가 표시됩니다.

4. 주요 기능

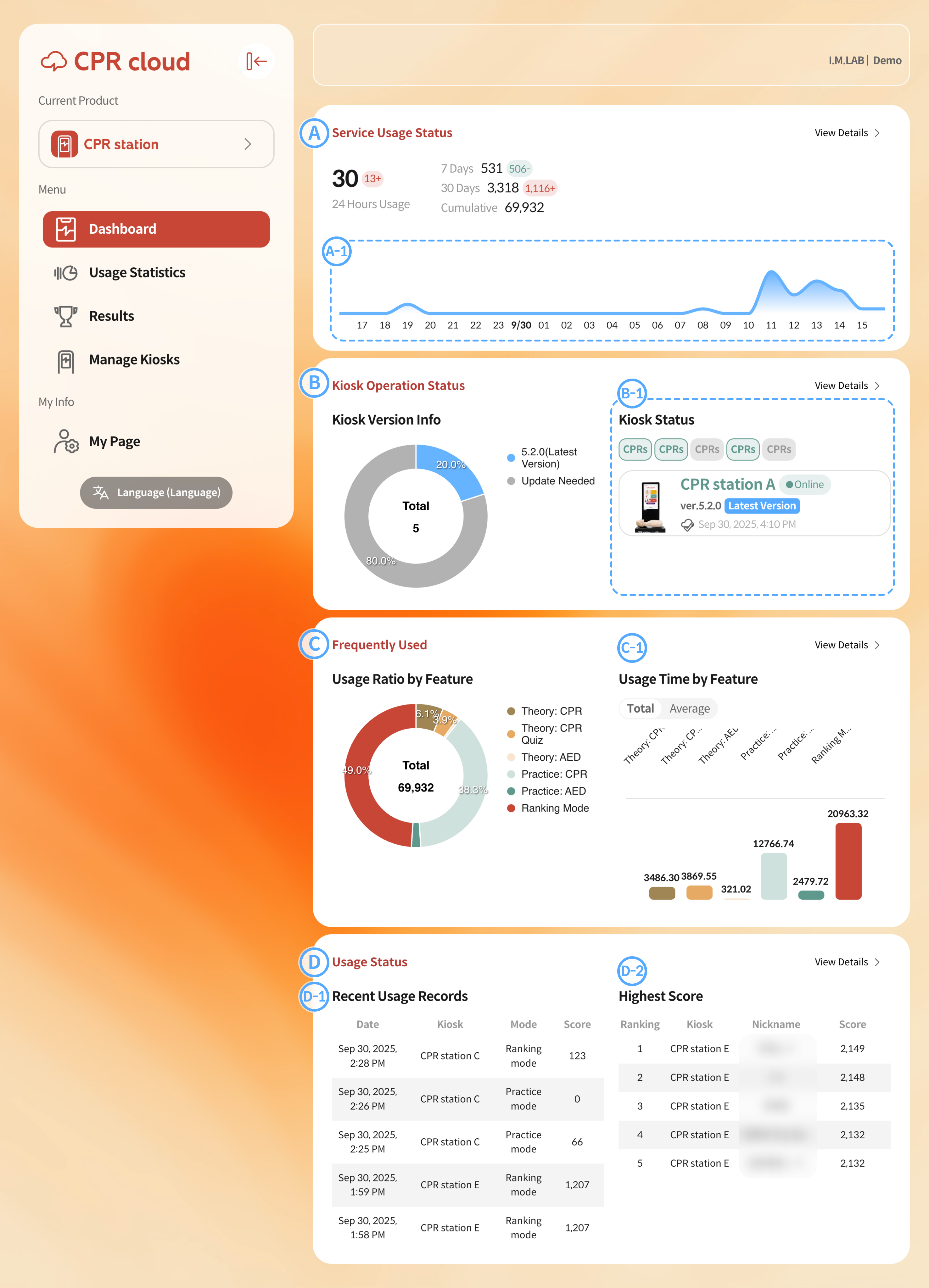

4.1. 대시보드

대시보드는 CPR cloud의 초기 화면으로, 전반적인 기기의 사용량과 상태를 한눈에 알아보기 쉽도록 정리한 화면입니다. 각 섹션에서 자세히보기를 선택하는 경우, 해당 메뉴로 진입합니다.

사용량 통계 : 보유하신 모든 CPR station 장치의 사용량이 표시됩니다. 최근 24시간, 7일, 30일, 누적 사용량을 실시간으로 확인하실 수 있습니다.
A-1. 실시간 사용량 트렌드가 그래프로 표시됩니다. 사용 트렌드를 한눈에 알아보기 쉬운 시간 범주로 자동 설정됩니다.

키오스크 상태 : 키오스크의 현재 상태가 간략히 표시됩니다. 키오스크 버전정보에서는 현재 작동중인 키오스크중 업데이트가 필요한 키오스크가 얼마나 되는지 확인할 수 있습니다.

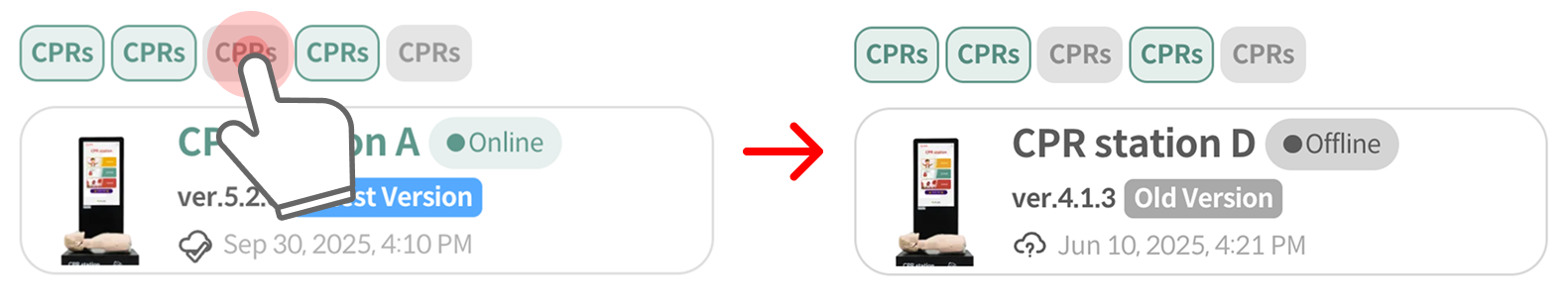

B-1. 키오스크 칩은 각 키오스크의 상태를 색으로 표시해줍니다. 녹색은 정상 동작(온라인) 상태, 노란색은 확인 필요 상태, 회색은 오프라인 상태를 나타냅니다. 각 칩에 마우스를 올리거나 특정 칩을 선택하면 해당 키오스크의 상태를 상세하게 볼 수 있습니다.

자주 사용하는 기능 : 자주 사용하는 기능의 사용량을 표시합니다.

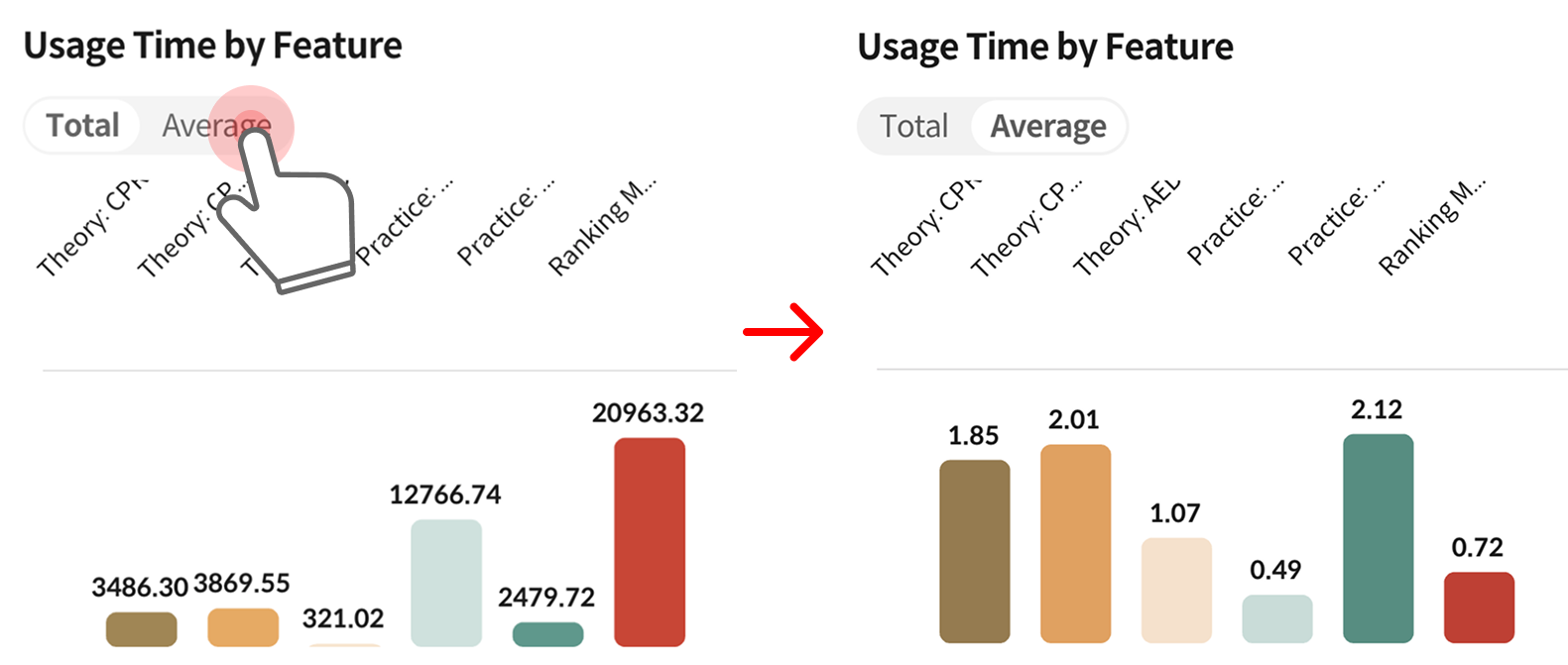

C-1. 기능별 사용량을 시간 기준으로 확인할 수 있습니다. 세그먼트를 변경하여 누적 시간과 평균 시간을 각각 확인할 수 있습니다.

사용 현황 : 누적되고 있는 데이터를 확인할 수 있는 섹션입니다.
D-1. 최근 사용 기록 : 가장 최근에 발생한 기록에 대한 정보를 표시합니다.

D-2. 상위 점수: 최대 1년 이내 발생한 랭킹모드 기록 중 가장 높은 순위를 5위까지 표시합니다.

4.2. 사용 통계

사용 통계는 기능의 사용 내역을 각 기준으로 분류하여 살펴볼 수 있는 기능입니다.

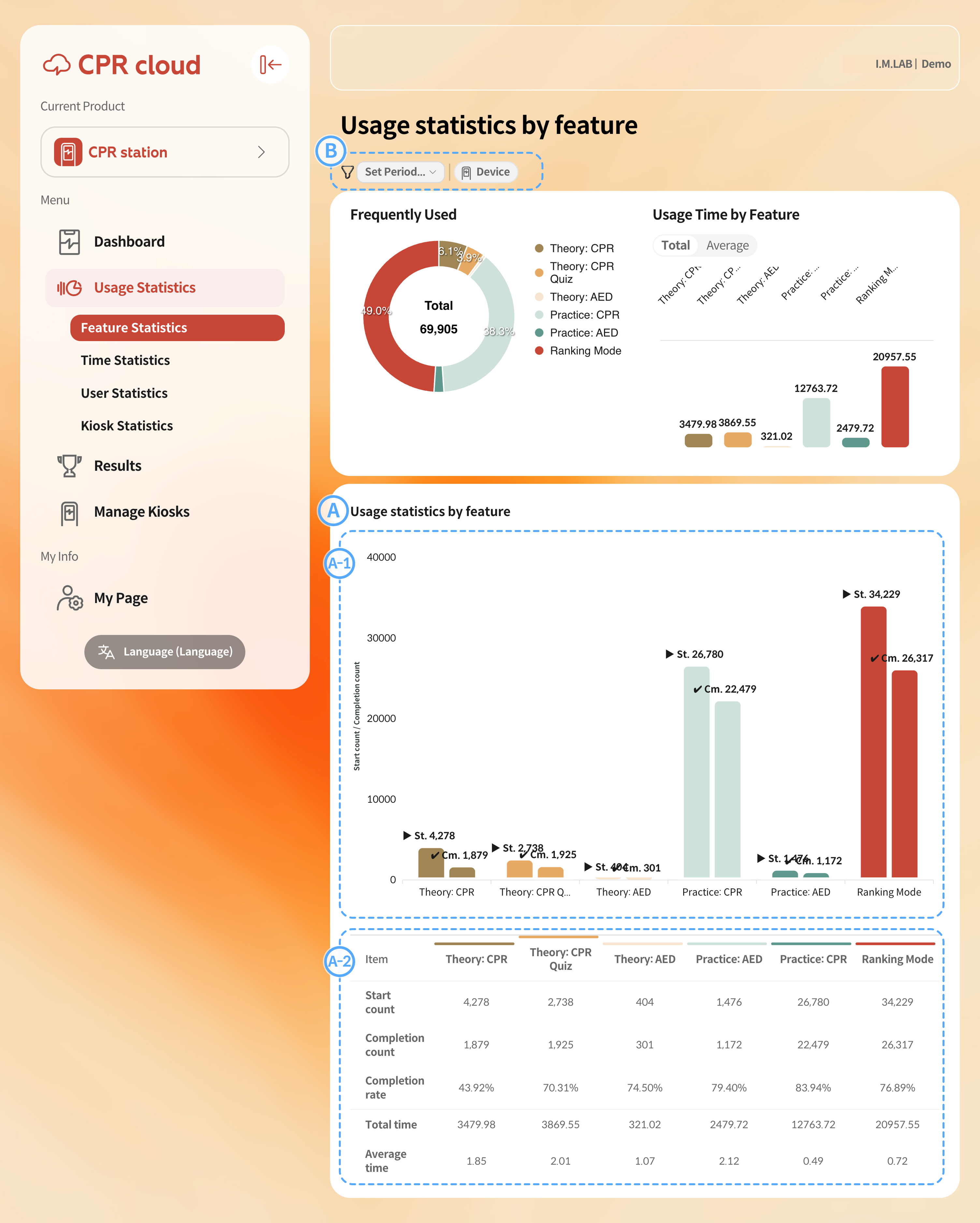

4.2.1. 기능 통계

기능별 사용량
A-1. 각 기능별로 시작한 횟수(▶︎)와 완료환 횟수(✔︎)를 표시하며, 두 통계량간의 차이는 기능 사용 도중의 이탈을 의미합니다.

A-2. 각 통계량을 정확한 수치로 보여주는 테이블입니다.

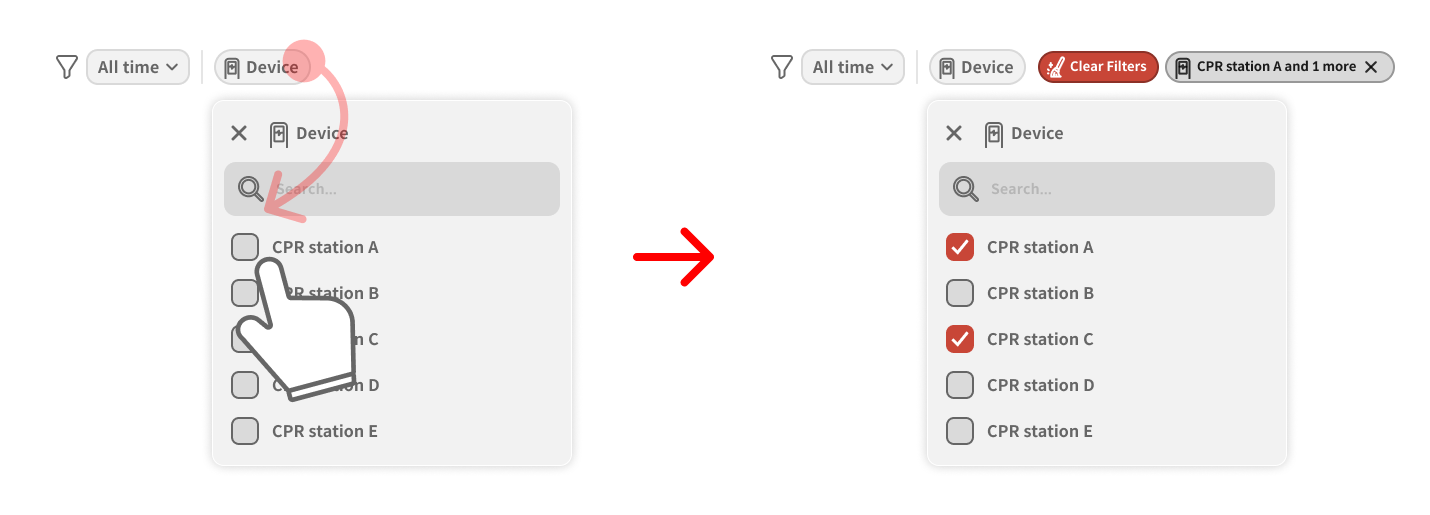

필터 : 통계의 기간을 설정하거나 필터링 조건을 추가할 수 있습니다. 각 통계별 추천 필터가 칩으로 별도 표시됩니다.

• 변경을 원하는 필터를 선택하고 필터 조건을 선택하면 즉시 반영됩니다. 적용된 필터를 지우려면 빨간색 Clear Filters 버튼을 눌러주세요.

• 빨간색 버튼의 오른쪽에 적용중인 필터가 표시됩니다. 이 칩을 눌러 필터링 조건을 변경하거나, 칩의 X버튼을 눌러 필터링 조건을 삭제할 수 있습니다.

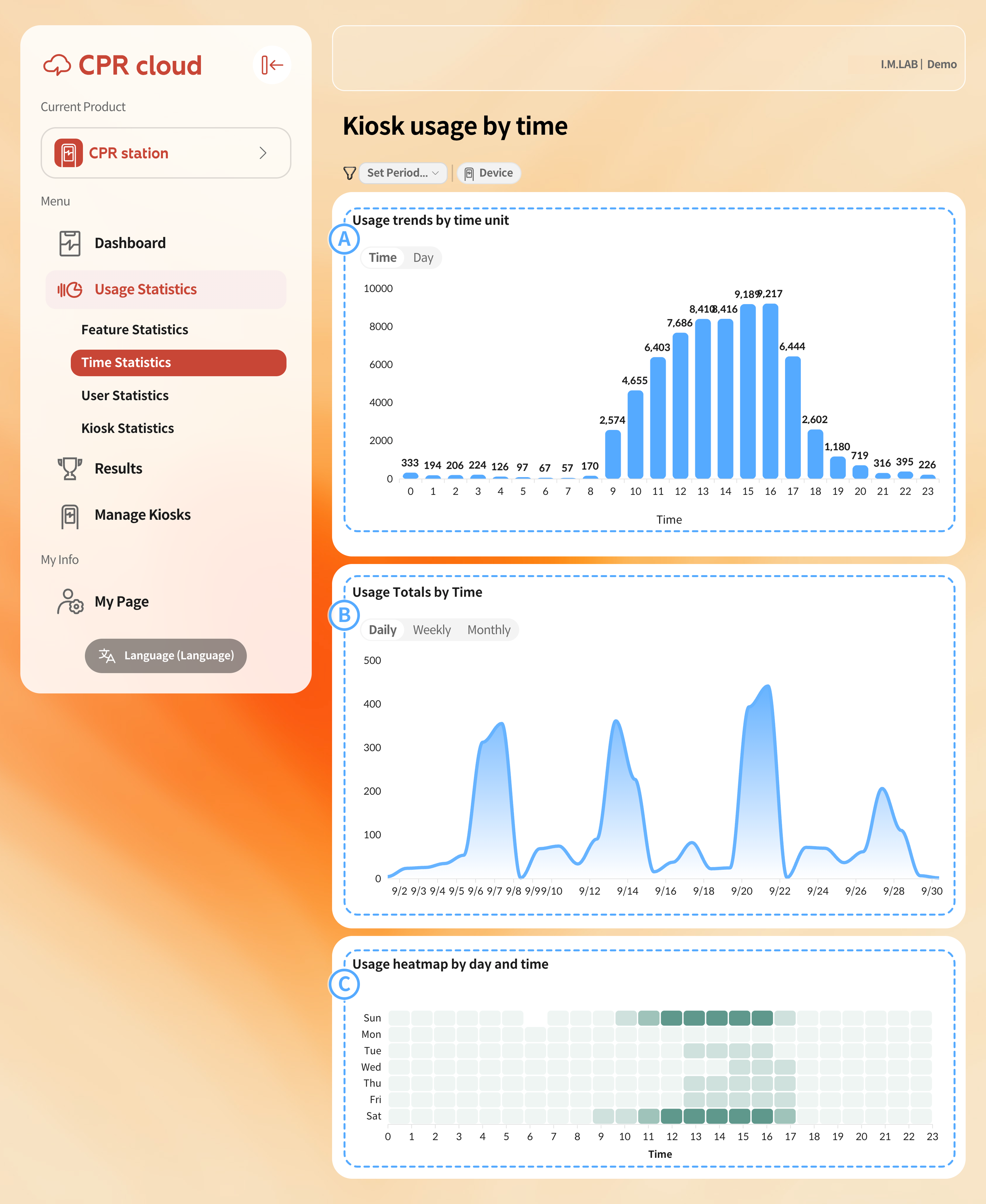

4.2.2. 시간별 통계

시간별 사용량 추이 : 각 시간대의 누적 사용량을 막대그래프로 표현한 그래프입니다. 세그먼트 필터를 변경하여 시간대 또는 요일별로 사용량을 확인할 수 있습니다.

기간별 사용량 그래프 : 각 시간범위 별 사용량을 꺾은선 그래프로 시각화하여 보여줍니다. 세그먼트 필터를 변경하여 일간, 주간, 월간 사용량 통계를 시각화하여 볼 수 있습니다.

히트맵 : 일주일 에서 어느 시간대/요일에 사용량이 많은지 히트맵으로 시각화한 통계입니다. 진한 녹색일수록 해당 요일/시간대 사용량이 많은 것을 의미합니다.

• 상대적인 사용량에 따라 색상을 표시하므로, 해당 시간 블럭에 마우스를 올리거나 선택하여 실제 사용량을 확인하는것이 정확합니다.

참고사항
필터링 조건의 기간이 표시가 되는 시간보다 짧은 경우 (예를들어 1~2주로 필터링 하고 월간, 연간 통계를 표시하는 경우) 통계의 표현이 왜곡되거나 정상적으로 표시되지 않을 수 있습니다.

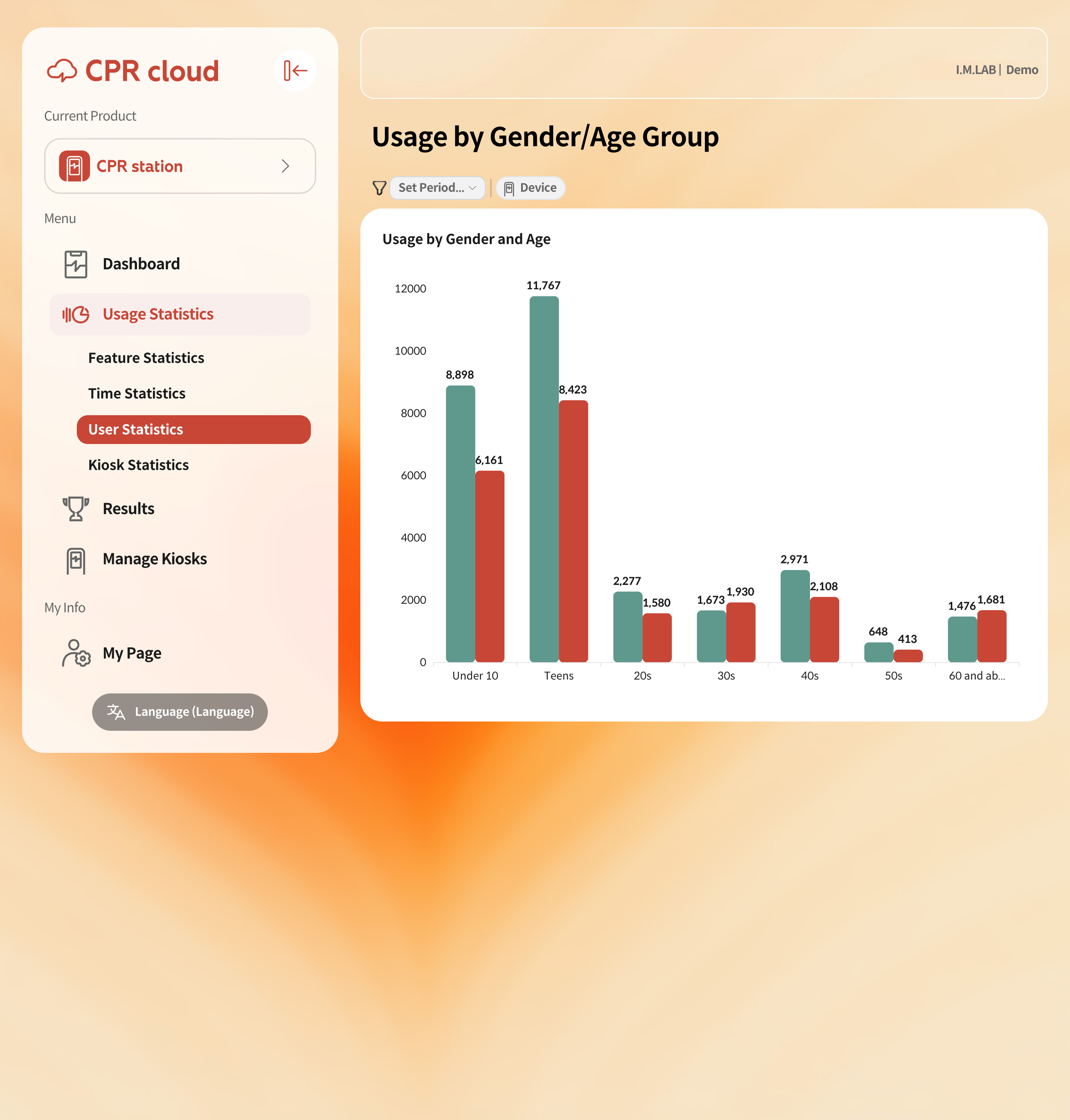

4.2.3. 사용자별 통계

성별과 연령대별 사용량을 막대그래프로 표시합니다. 녹색은 남성, 빨간색은 여성을 나타냅니다.

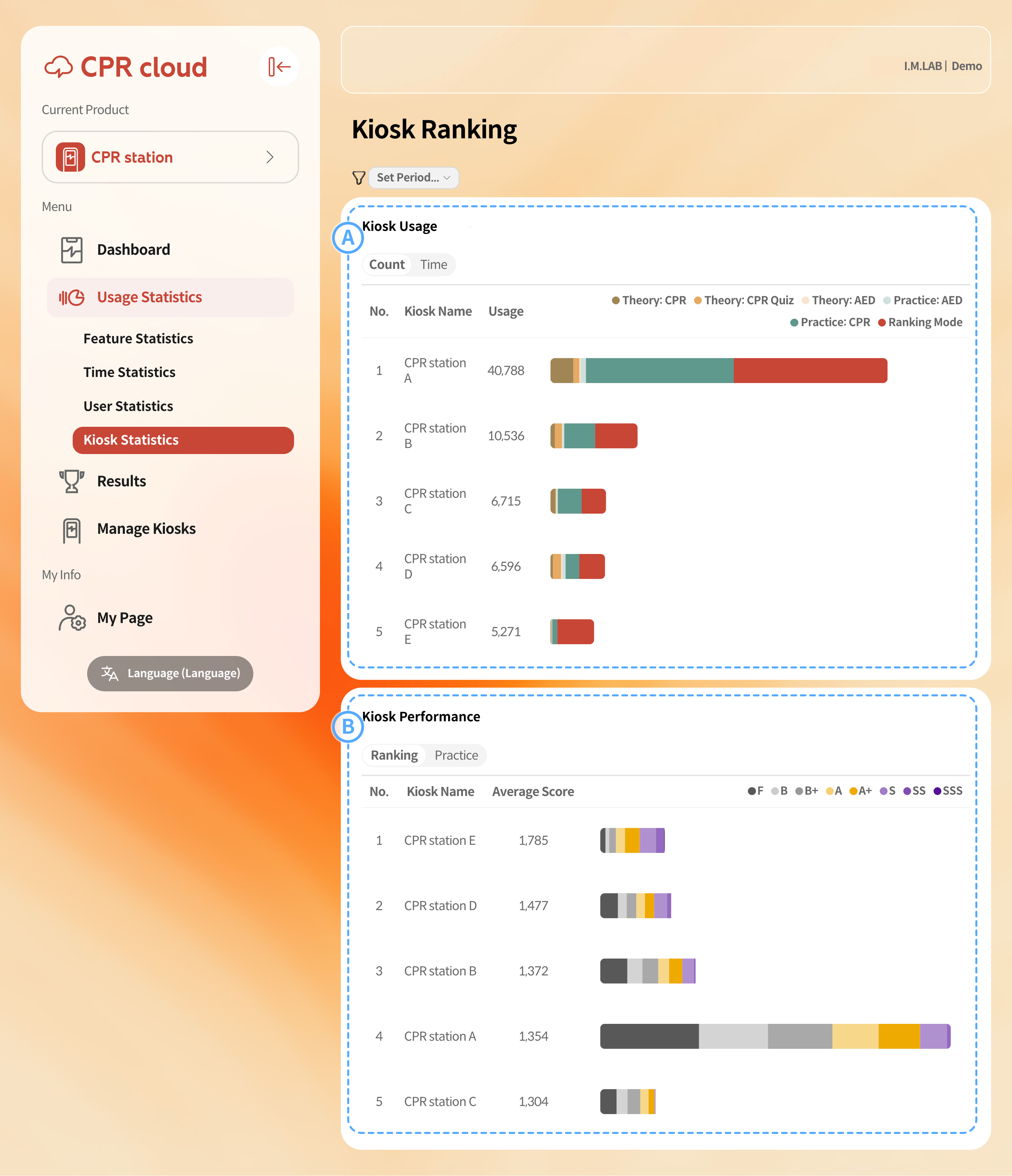

4.2.4. 키오스크별 통계

키오스크 사용량(기능별) : 키오스크의 사용량 또는 사용시간을 기능별 누적막대그래프로 표시합니다. 실제 사용량을 직관적으로 비교할 수 있습니다.

키오스크별 점수 : 각 키오스크별 랭킹모드 또는 연습모드 점수를 누적 막대 그래프로 표시합니다. 장치가 누적한 전체 결과의 평균 점수가 높을수록 상단에 위치합니다.

4.3. 결과

결과 항목은 통계와 다르게, 기기로부터 동기화되는 모든 개별 결과(로데이터)를 표시합니다. ‘전체 결과’는 모든 결과를 표시하며, ‘랭킹’은 랭킹모드 결과 순위중 소생점수 기준 상위 100건만 표시합니다.

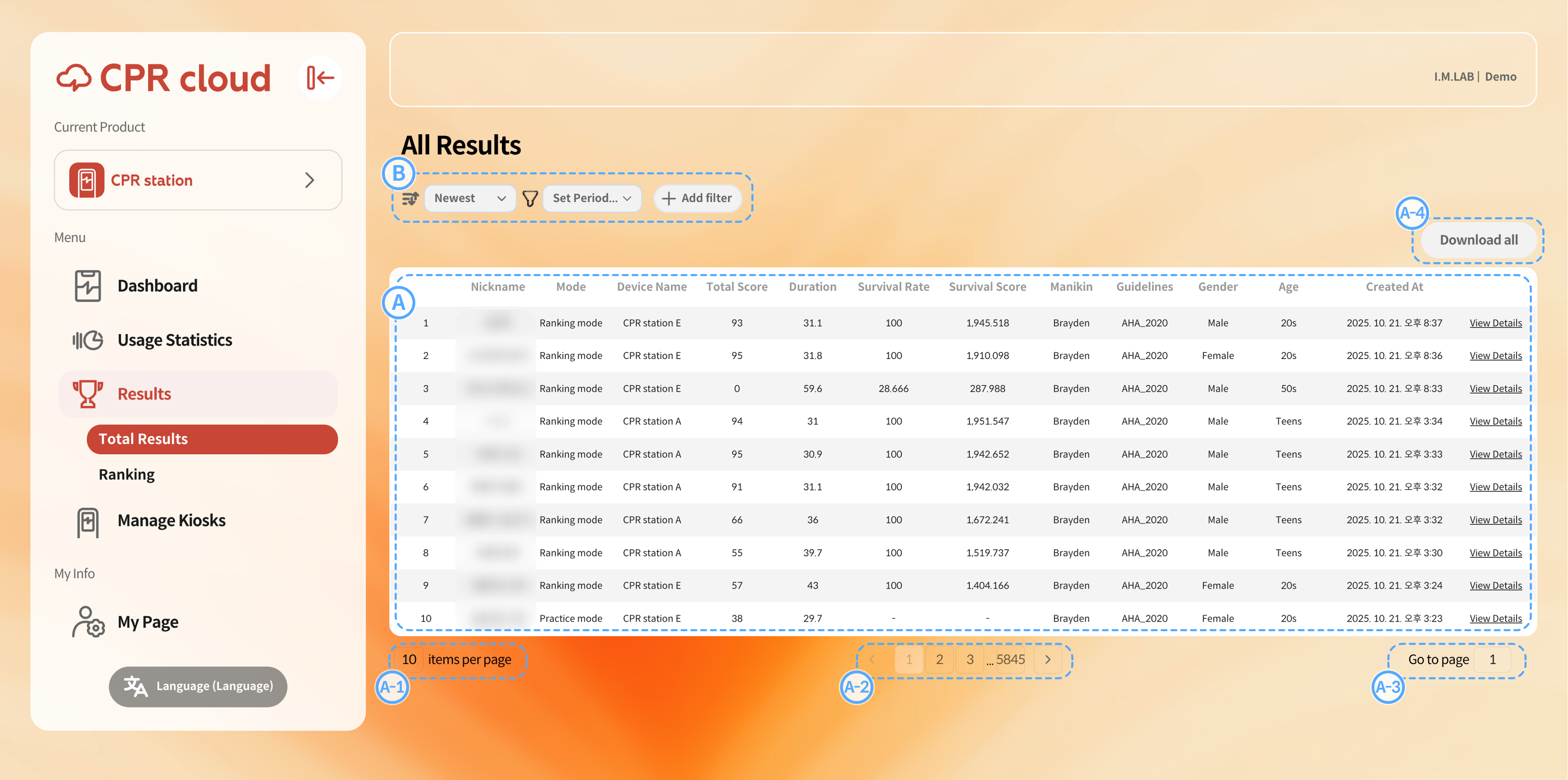

4.3.1. 전체 결과

전체 결과 표 : 결과는 닉네임, 모드, 기기 이름, 점수, 측정시간, 소생 점수, 마네킹 종류, 적용 가이드라인, 발생시간이 포함되며, 사용자 응답시 성별, 연령대도 함께 저장됩니다. 각 결과 행에서 마지막열의 ‘상세결과’를 선택하면 수료증 포멧의 상세한 결과표를 볼 수 있습니다.
A-1. 한번에 표시하는 결과 갯수를 지정할 수 있습니다.

A-2. 원하는 페이지로 넘겨서 이동할 수 있습니다.

A-3. 한번에 많은 페이지를 넘겨야 하는 경우 목표 페이지를 직접 입력할 수 있습니다.

A-4. 현재 표시중인 결과를 저장할 수 있습니다. 필터를 적용하면 해당 필터가 적용된 결과만 다운로드 됩니다.

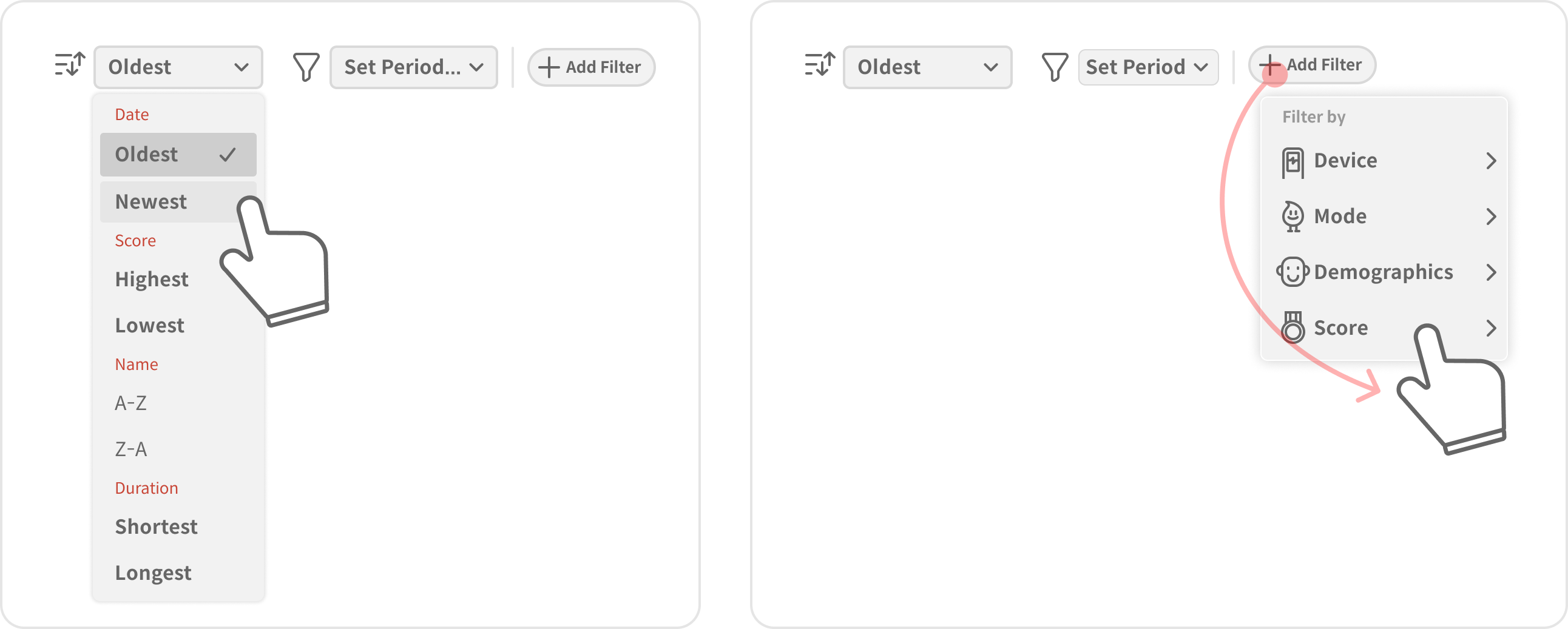

정렬 및 필터: 정렬 조건을 변경하거나 필터를 추가할 수 있습니다.

• 정렬 변경하기: 첫 드롭다운 메뉴에서 정렬조건을 변경할 수 있습니다. 생성일, 소생점수, 닉네임, 소요시간을 기준으로 오름차순 또는 내림차순으로 정렬할 수 있습니다.

• 필터 변경하기: +필터 추가하기 버튼을 눌러 원하는 종류의 필터를 추가할 수 있습니다. 생성된 필터를 변경하거나 제거하는 방법은 4.2.1. 기능 통계 의 B 필터 항목을 참조하세요.

• 닉네임: 사용자가 키오스크에 입력한 이름, 또는 자동 생성된 이름

• 모드: 기록이 남겨진 세션의 모드 (연습/랭킹)

• 기기명: 사용자가 사용한 키오스크 이름

• 총점: 사용자가 수행한 심폐소생술의 전반적 점수 (100점 만점)
  ( 참고: IMLAB의 CPR 앱 점수 계산 방식에 관하여)

• 소요시간: 세션이 진행된 시간

• 소생점수: 해당 시간 동안의 누적 심폐소생술 성과점수
  (만점은 없으나, 시간적 한계로 실질적 만점은 2000점 내외)

• 마네킹: 기록에 사용된 마네킹 종류

• 가이드라인: 심폐소생술 평가의 기준이 된 가이드라인 종류

• 나이대: 응답자가 선택한 나이대

• 생성일시: 세션이 종료되고 저장된 시간

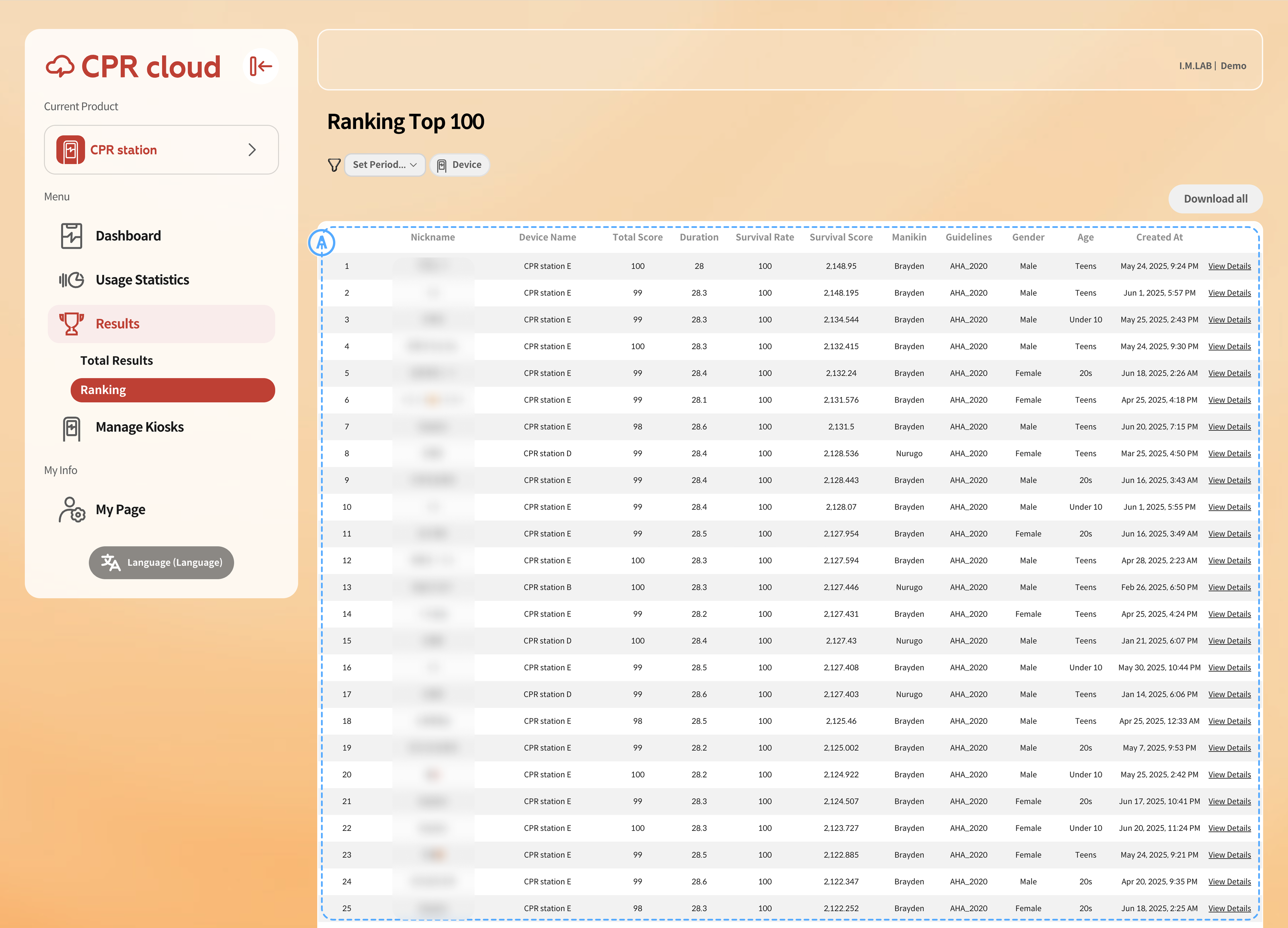

4.3.2. 랭킹

랭킹 표 : 소생 점수 기준 1위부터 100위까지의 결과가 표시됩니다. 기간이나 필터링 조건을 변경하여 원하는 구간의 랭킹을 산정할 수 있습니다.

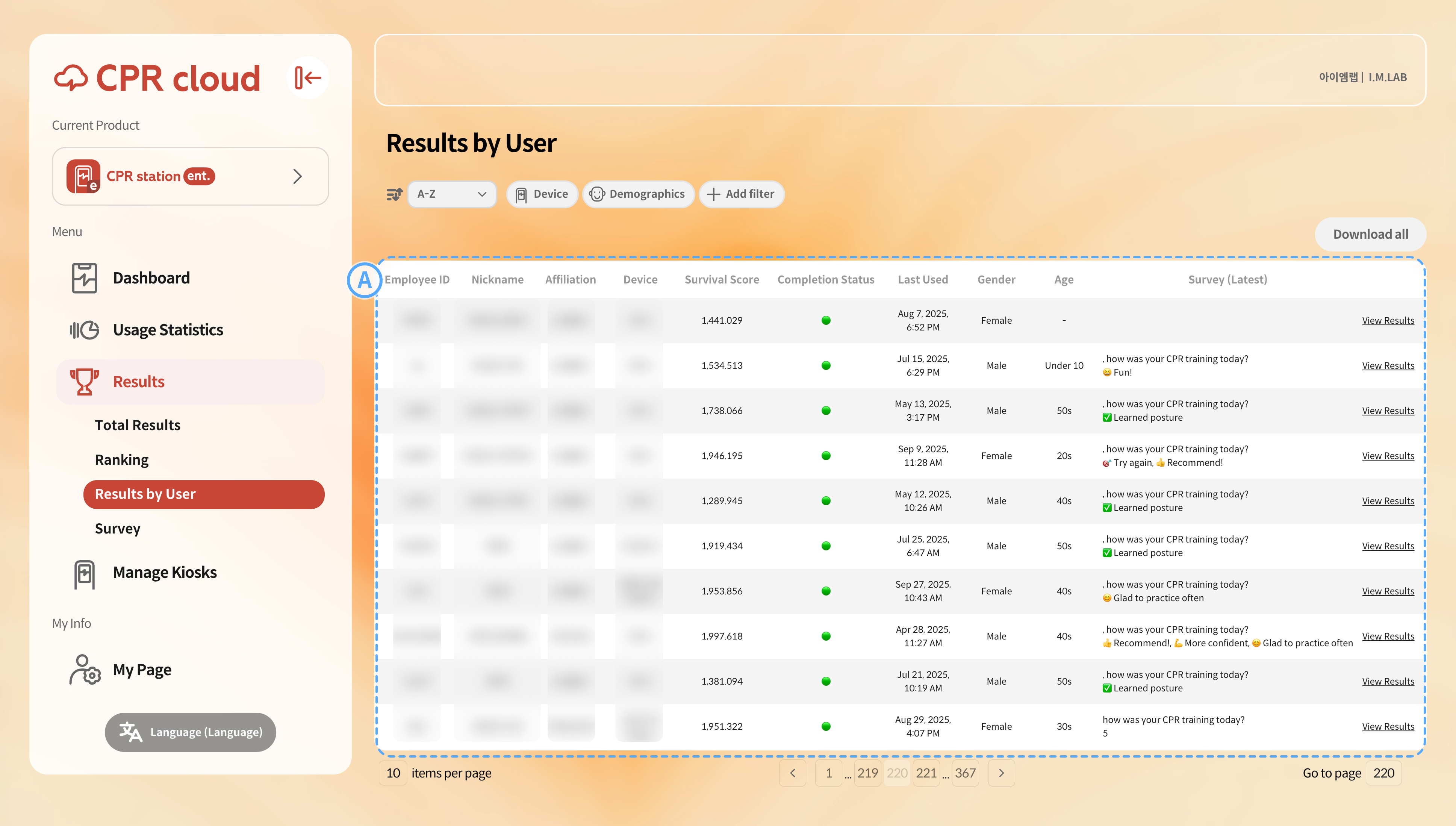

4.3.3. 사용자별 결과 Enterprise

엔터프라이즈 모델에서는 사용자의 식별번호(사번, 학번 등)로 이수내역을 관리하므로, 사람별로 누적된 결과 내역을 확인할 수 있습니다. : 소생 점수 기준 1위부터 100위까지의 결과가 표시됩니다. 기간이나 필터링 조건을 변경하여 원하는 구간의 랭킹을 산정할 수 있습니다.

최근 사용 사용자 기록 표: 최근 기록을 사용자 기준으로 보여줍니다. ‘개인 결과 보기’를 선택하면 해당 인원의 결과를 모아볼 수 있습니다.

• 사번: 사용자가 입력한 번호로 이 번호로 사람을 구분합니다.

• 닉네임: 닉네임록이 남겨진 세션의 모드 (연습/랭킹)

• 소속: 관리자가 설정한 소속 리스트 중에 사용자가 고른 항목이 기록됩니다.

• 기기명: 사용자가 사용한 키오스크 이름

• 수료 상태: 기관이 설정한 수료 기준을 달성했는지 표시합니다. 기본 설정의 경우 랭킹모드를 완료했다면 완료로 표시합니다.

• 마지막 사용: 기능 사용 기록이 마지막으로 남은 시간

• 성별 및 연령: 사용자가 응답한 나이대와 성별

• 설문(최신): 해당 사용자가 응답한 가장 마지막 설문내용을 표시합니다.

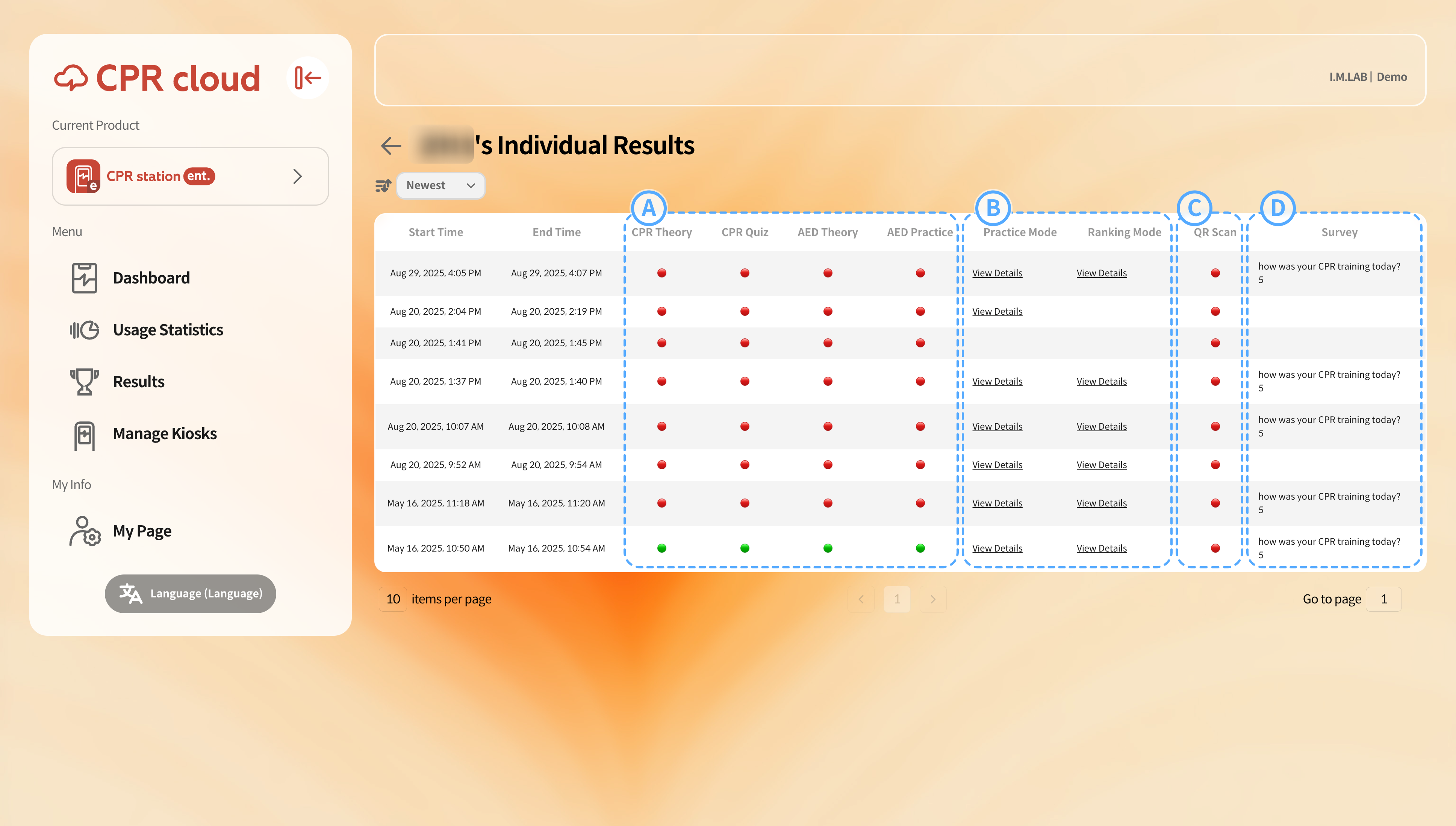

개인 결과 보기를 누르면 개인별로 CPR station을 사용했던 내역이 한번에 보입니다.

각 학습 메뉴를 완료했는지 여부를 표시합니다. 녹색인 경우 완료, 붉은색인 경우 미완료를 의미합니다.
어떤 ID의 수료여부를 고려할 때는, 시점에 상관없이 한번이라도 완료한 경우 해당 학습 메뉴는 완료로 취급됩니다.

연습모드와 랭킹모드의 결과를 확인할 수 있습니다. 완료하지 않은 모드는 빈 칸으로 표시됩니다. 여러번 시도한 경우 마지막 결과가 표시됩니다.

촤종 결과화면에서 표시되는 수료증 QR을 사용자가 스캔했는지 여부를 표시합니다.

세션이 끝날때 표시되는 설문에 사용자가 응답한 내용이 표시됩니다.

4.4. 키오스크 관리

CPR station은 원격지의 CPR 장치를 관리하기 위한 여러가지 관리 도구들을 제공합니다.

• 키오스크 상태에서 관리자는 보유한 키오스크의 온,오프라인 여부, 마네킹 연결여부, 버전 및 업데이트정보 등 실시간 상태를 확인할 수 있습니다.
• 보조담당자에게 공유코드를 제공하면 선택한 키오스크의 관리 및 모니터링 업무를 분배할 수 있습니다.
• 대기화면 설정으로 키오스크가 사용중이지 않을때 표시할 영상 및 이미지를 등록하고, 기기별로 표시할 콘텐츠를 선택 할 수 있습니다.

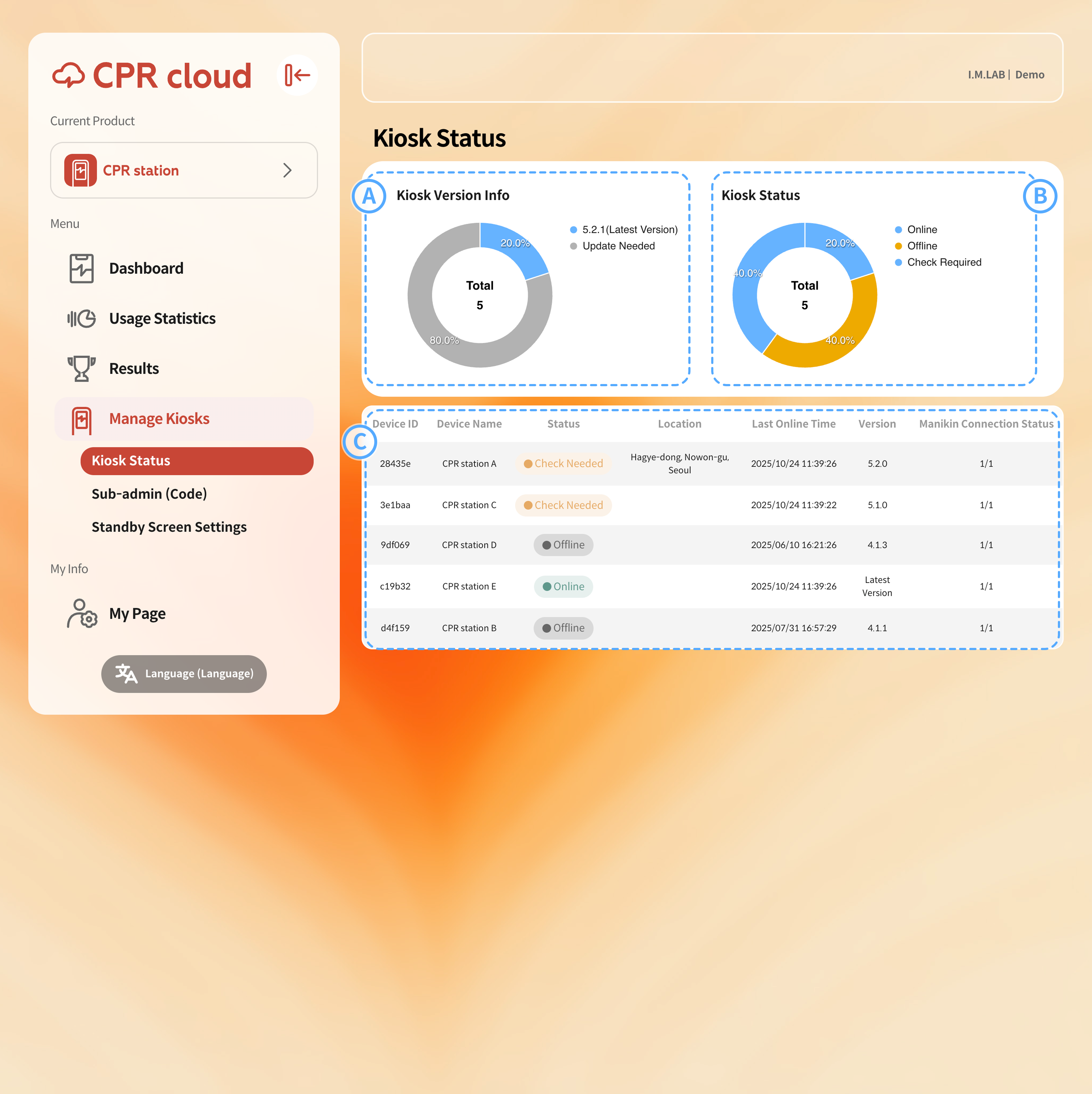

4.4.1. 키오스크 상태

현재 보유한 키오스크 중 최신 버전인 기기(청색)과 최신버전이 아닌 기기(회색)의 비율이 표시됩니다.

현재 기기의 온/오프라인 상태 및 이상여부를 표시합니다.

기기별 상세 상태를 확인할 수 있습니다.

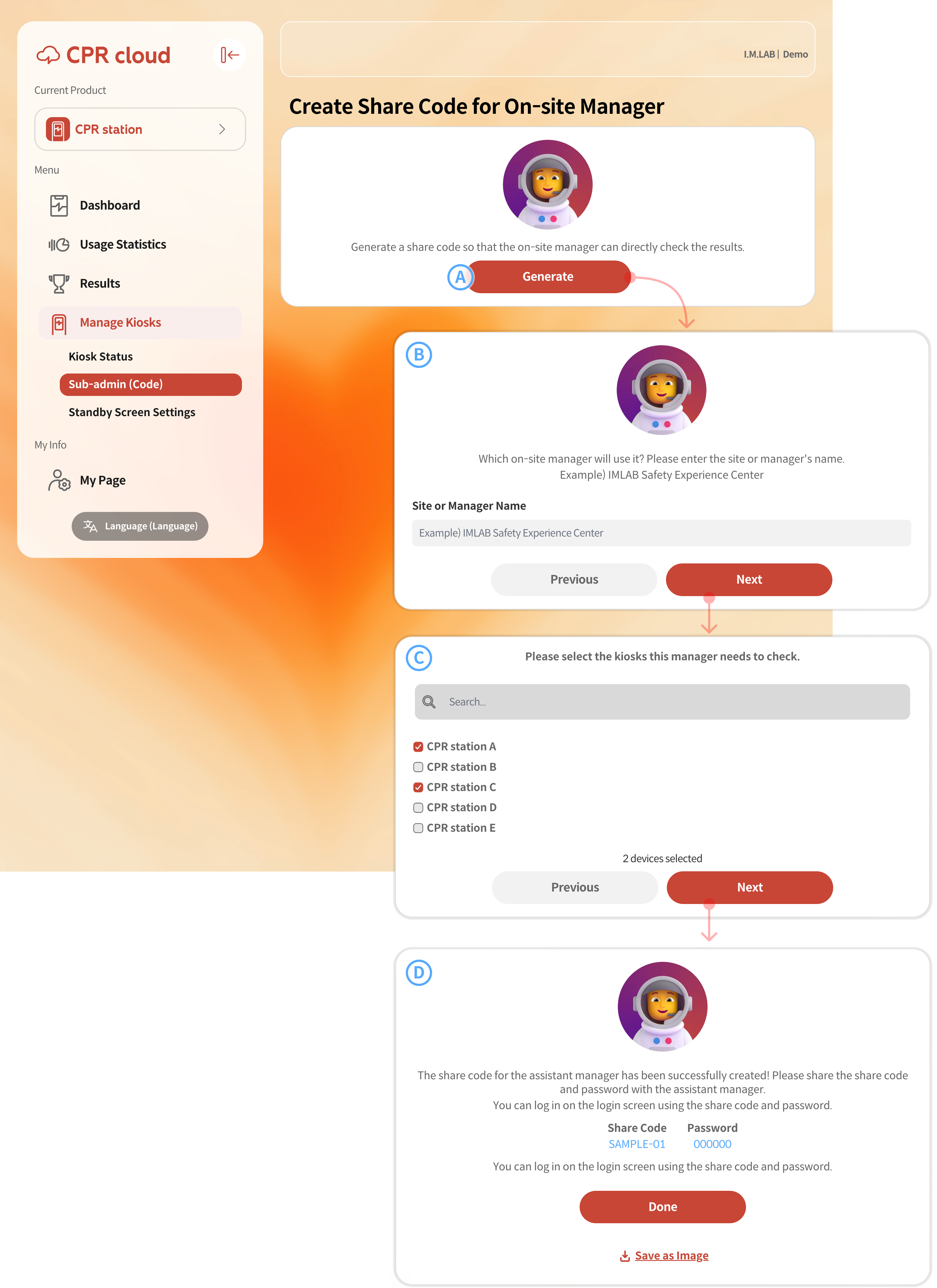

4.4.2. 공유코드 생성 및 관리 (보조관리자)

공유코드를 생성하려면 ‘생성’버튼을 눌러 생성할 수 있습니다.

보조관리자 또는 보조관리그룹으로 활용할 이름을 입력합니다. 담당자명이나 물리적 위치명 등 그룹의 특성을 반영하는 이름을 부여하는것이 좋습니다.

이 그룹에 포함될 기기를 선택합니다. 목록이 길어질 경우 기기명을 검색해서 찾을 수 있습니다.

공유코드가 생성되면 코드와 비밀번호를 따로 기록하여 담당자에게 전달해주세요.

생성된 공유코드는 원래의 관리코드에서 두자리 숫자가 추가로 부여되며, 공유코드로 CPR station의 초기화면에서 로그인 할 수 있습니다.
해당 계정으로 로그인하게되면 해당 담당자가 보유한 기기의 범위에서만 통계 및 데이터, 관리기능이 제공됩니다. 이미 보조담당자로 생성된 계정에서는 추가적인 보조담당자를 위한 공유코드를 생성할 수 없습니다.

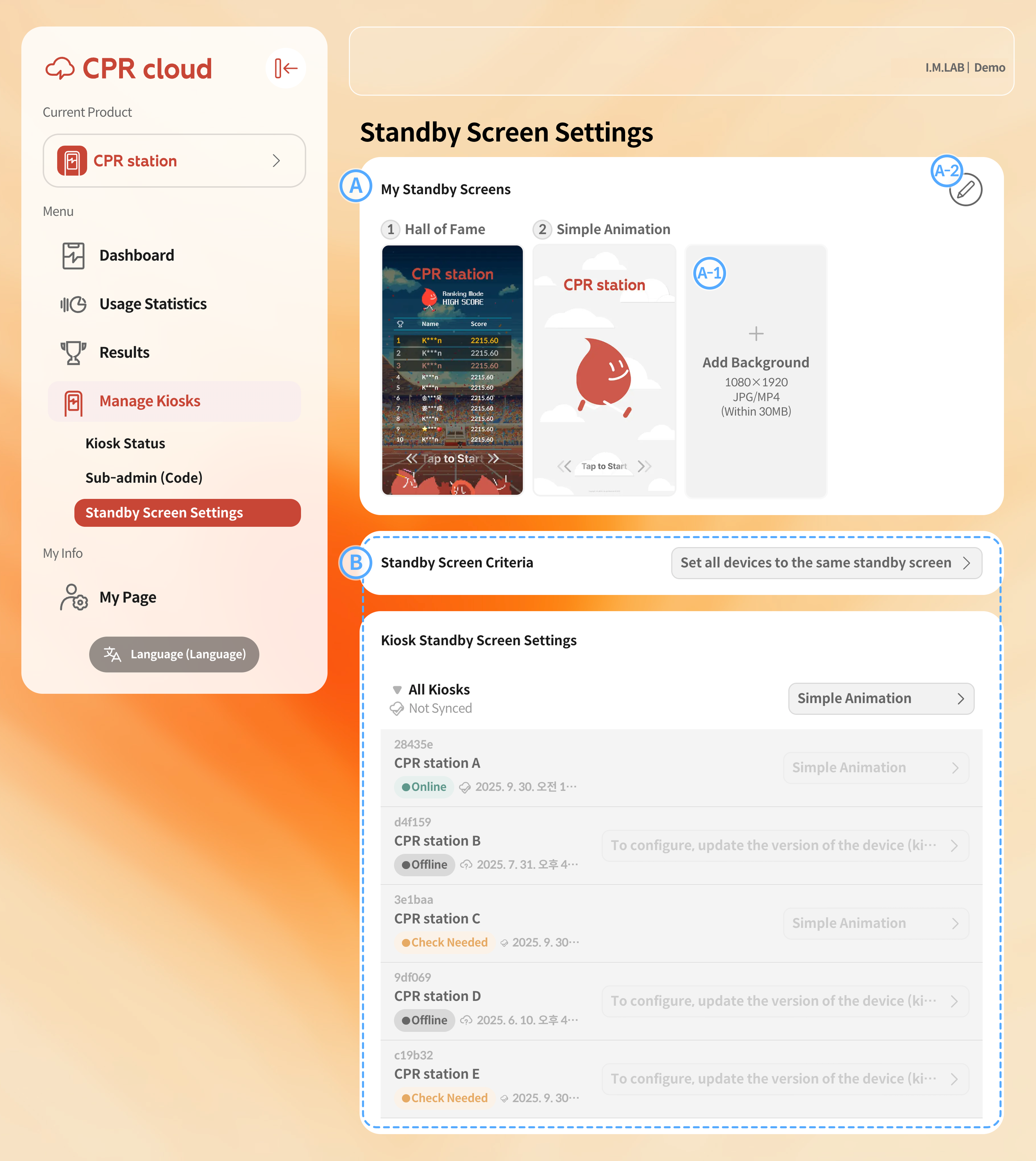

4.4.3. 대기화면 설정

내 대기화면 리스트에서는 보유한 대기화면의 종류가 표시됩니다. 1번 명예의전당 및 2번 심플 애니메이션 항목은 기본으로 제공되는 대기화면입니다.
A-1. 원하는 대기화면 콘텐츠를 추가할 수 있습니다. 가로 1080px 세로 1920px 해상도가 권장되며, 이와 다른 비율의 콘텐츠를 추가하는 경우 검정색 여백이 표시됩니다. 파일당 100MB이하의 이미지 또는 동영상을 첨부할 수 있습니다.

A-2. 이미 등록된 대기화면을 삭제하려면 편집 아이콘(연필모양)을 누르세요.

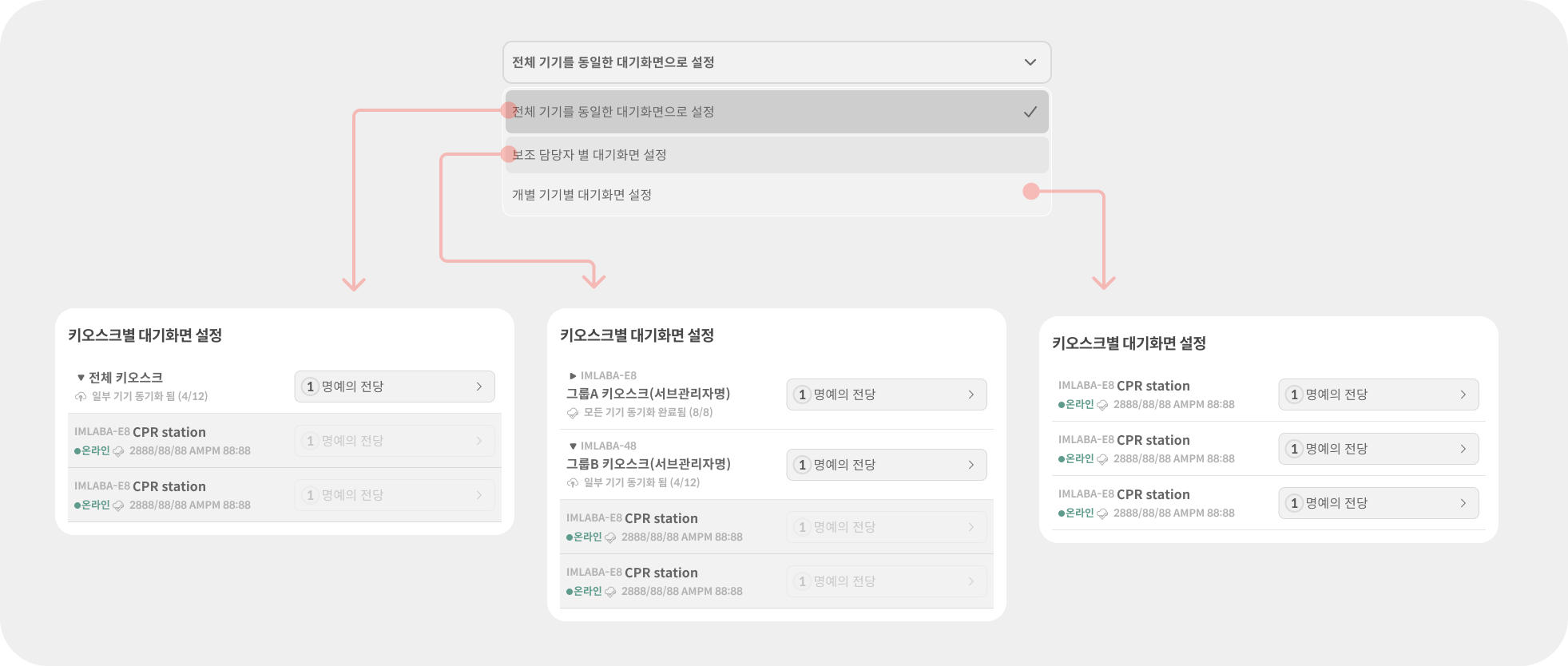

• 대기화면 설정기준: 대기화면을 설정하는 방법을 결정합니다. 개별 기기마다, 보조관리자 그룹 마다, 전체 기기를 동일하게 설정할 수 있습니다.

• 키오스크 대기화면 설정: 설정기준에 맞는 설정화면이 표시됩니다. 그룹으로 설정하는 경우 맨 앞의 화살표를 누르면 변경되는 기기 리스트를 확인할 수 있습니다.

4.5. 마이페이지

마이페이지는 관리코드에 소속된 모든 제품과 계정에 공통으로 적용되는 사항을 관리하는 메뉴입니다.

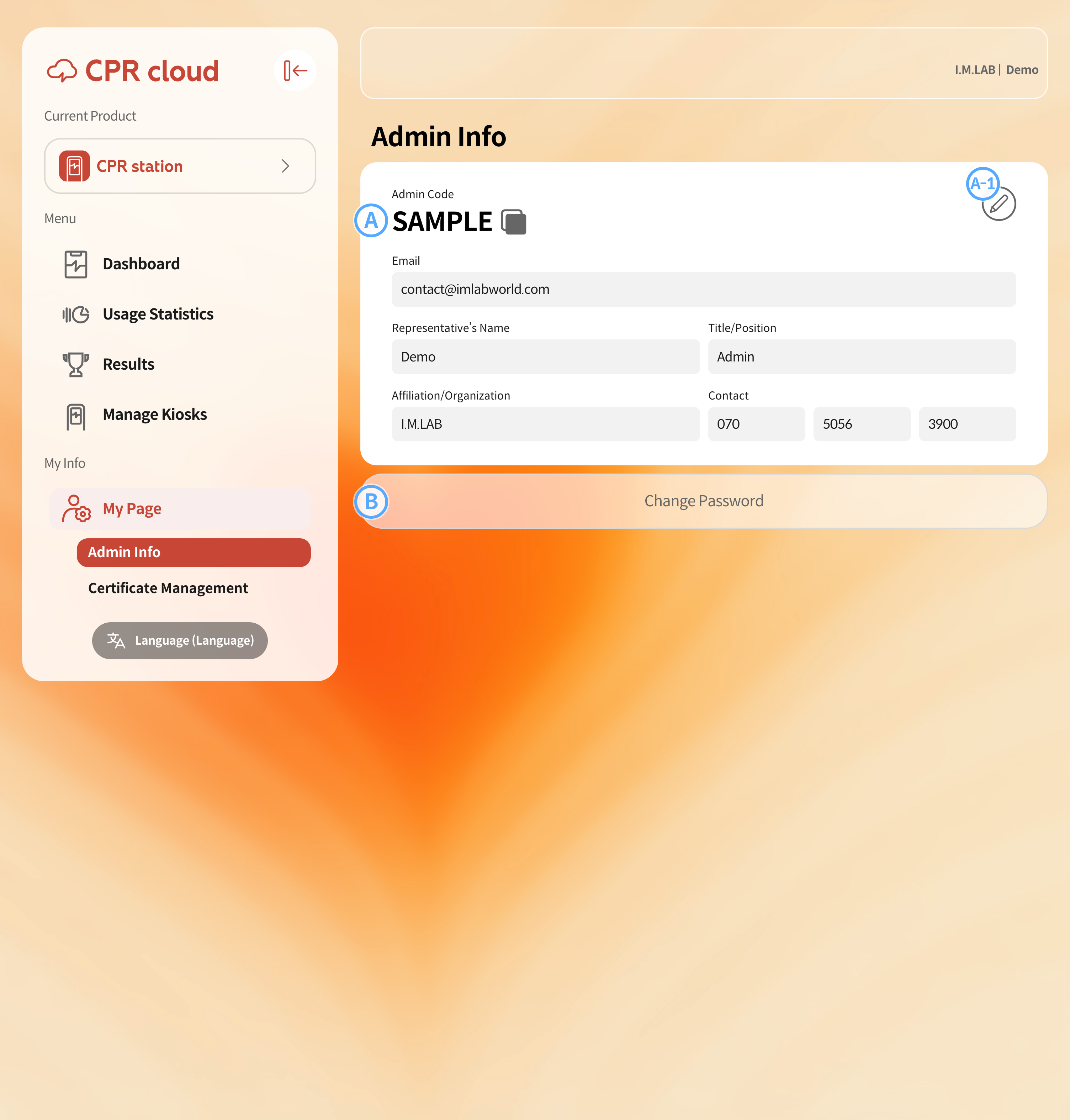

4.5.1. 관리자 정보 입력

관리코드 담당자 정보를 입력하면, 해당 정보로 관리 알람이 전송됩니다.
A-1. 관리코드 담당자 정보를 수정하려면 편집 버튼을 누른 후 내용을 수정하세요.

비밀번호 변경 버튼을 눌러 비밀번호를 변경할 수 있습니다.

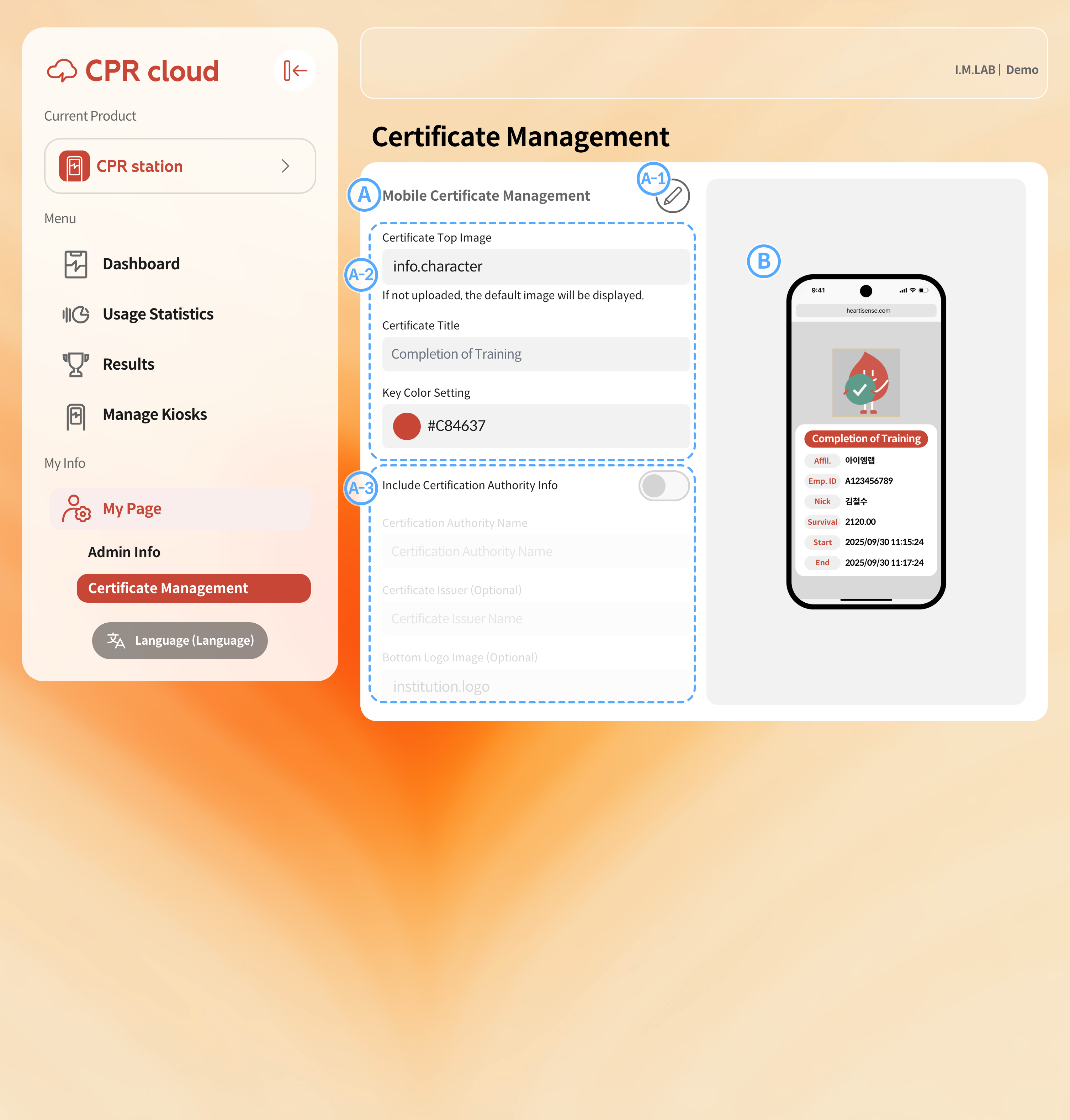

4.5.2. 인증서 관리

모바일 수료증 관리
A-1. 수료증의 포멧과 내용을 수정하려면 먼저 수정 버튼을 눌러주세요.

A-2. 수료증 상단의 이미지와 제목, 키컬러는 필수로 설정해야하는 항목입니다. 미설정시 디폴트 옵션이 제공됩니다.

A-3. 소속 기관을 표시하려면 토글을 활성화하고 내용을 기입할 수 있습니다. 기관로고 이미지를 첨부할 수 있습니다.

설정된 모바일 수료증의 미리보기가 표시됩니다.

인증서 관리에서 설정된 포멧은 Enterprise 모델 기기 사용시 수료증 QR을 스캔하면 표시됩니다.
